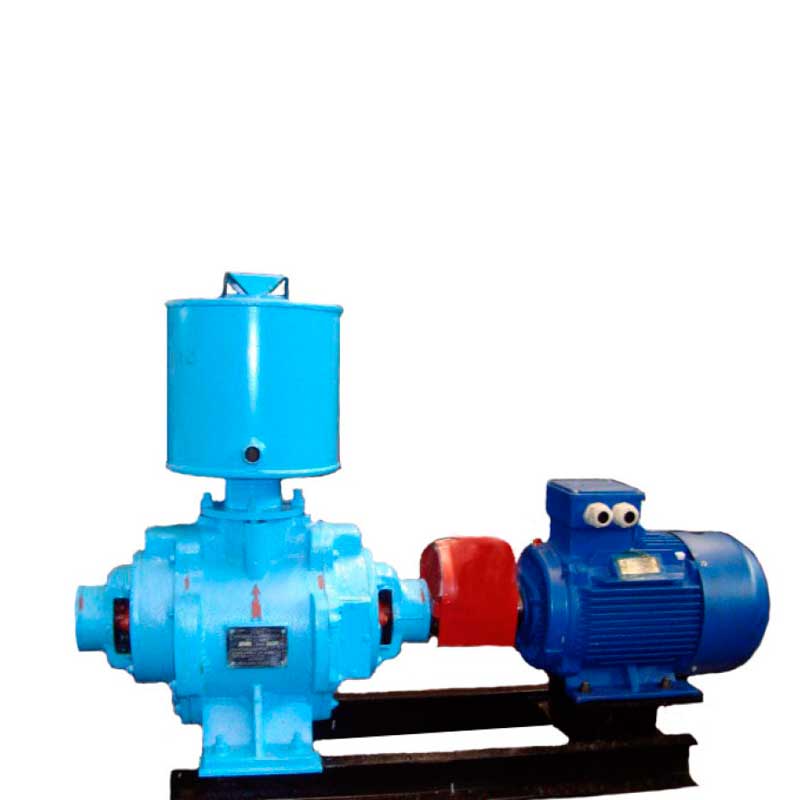

Насосы ВВН 1-3, ВВН 1-6 и ВВН 1-12

Насосы ВВН 1-3, ВВН 1-6 и ВВН 1-12 предназначены, в зависимости от материала проточной части, для отсасывания (создания вакуума) воздуха, инертных или агрессивных газов, нерастворимых в воде. Рабочей жидкостью служит вода.

Область применения

Вакуумные насосы широко используются в химической, угольной, сахарной, бумажной, горно-металлургической, кожевенной, пищевой промышленности, сельском хозяйстве, строительстве и медицине.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Насосы ВВН 1-3, ВВН 1-6 и ВВН 1-12 предназначены, в зависимости от материала проточной части, для отсасывания (создания вакуума) воздуха, инертных или агрессивных газов, нерастворимых в воде. Рабочей жидкостью служит вода.

Область применения

Вакуумные насосы широко используются в химической, угольной, сахарной, бумажной, горно-металлургической, кожевенной, пищевой промышленности, сельском хозяйстве, строительстве и медицине.

Конструктивное исполнение

Насосы состоят из следующих основных деталей: крышки, корпуса, диска, кронштейна, вала. При вращении диска вода, увлекаемая лопатками, под действием центробежных сил, отбрасывается к периферии крышки, образуя водяное кольцо. Между ступицей рабочего диска и внутренней поверхностью водяного кольца создается разреженное пространство, обеспечивающее всасывание газа через большой серповидный вырез в корпусе насоса. При дальнейшем вращении диска происходит сжатие перекачиваемого газа. Через малый серповидный вырез в корпусе газ и излишняя вода выбрасывается в нагнетательный патрубок насоса.

Технические характеристики
Типоразмер насоса Параметры насоса Параметры двигателя
Количество воды, подаваемой в насос, л/мин Производи тельность, м /мин Остаточное давление, мм.рт.ст. Тип Мощность, кВт Частота вращения, мин-1(об/мин)
ВВН1-3 7 3,3 0,45 АИР132S4 7,5 1500
ВВН1-6 11 6,0 0,45 АИР160S4 15 1500
ВВН1-12 23 12,0 0,45 5A200L6 30 1000
Габаритные размеры
Типоразмер Размер, мм Масса насоса, кг Масса агрегата, кг
L B H L1 L2 B1 Dy
ВВН1-3 1195 385 755 253 500 335 62 280 280
ВВН1-6 1435 598 980 100 1050 518 110 360 590
ВВН1-12 1840 710 1220 185 1120 620 110 720 890
