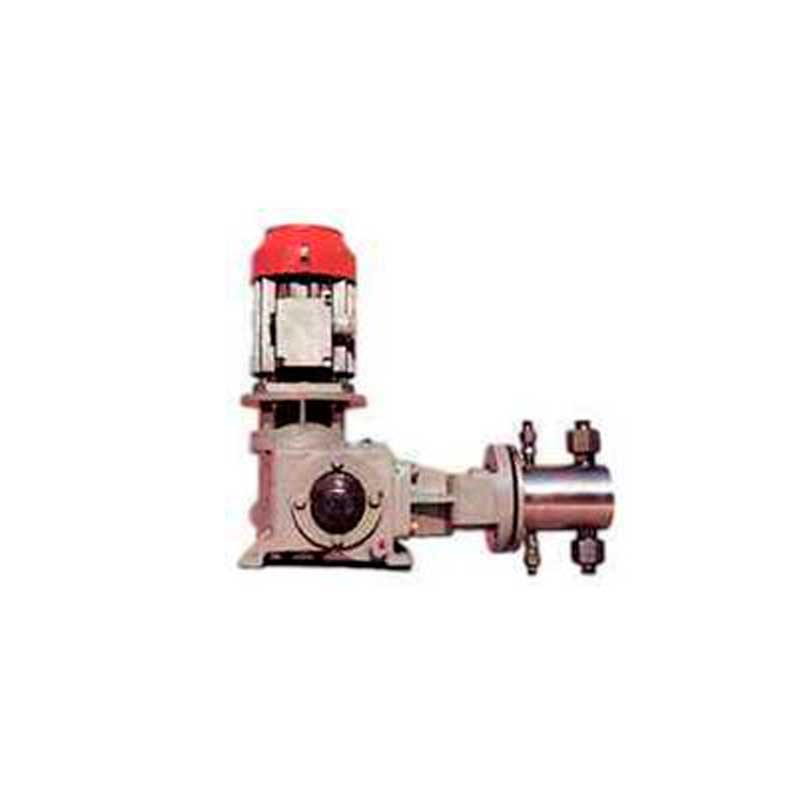

Насосы НД, 2НД

Насосы НД, 2НД предназначены для дозированной подачи нейтральных и агрессивных жидкостей и суспензий с кинематической вязкостью от 0,35 до 800мм (от 0,0035 до 8 Ст), с температурой, в зависимости от исполнения, от 223 до 523 К (от -50 до +250° С), с концентрацией твердых частиц до 1% по массе и размером не более 1% от диаметра условного прохода присоединительных патрубков насоса.

Конструктивное исполнение

Дозировочные изготовляются в различных исполнениях:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Насосы НД, 2НД предназначены для дозированной подачи нейтральных и агрессивных жидкостей и суспензий с кинематической вязкостью от 0,35 до 800мм (от 0,0035 до 8 Ст), с температурой, в зависимости от исполнения, от 223 до 523 К (от -50 до +250° С), с концентрацией твердых частиц до 1% по массе и размером не более 1% от диаметра условного прохода присоединительных патрубков насоса.

Конструктивное исполнение

Дозировочные изготовляются в различных исполнениях:

  • По конструкции:
    • одно- и многоплунжерные (до шести плунжеров);
    • с регулированием подачи в ручную при остановленном насосе (НД) и на работающем насосе (НДР и ГНДТ);
    • с разделительными мембранами (ГНДТ);
    • без рубашки обогрева (охлаждения), без подвода жидкости к сальнику (исполнение 13);
    • без рубашки обогрева (охлаждения), с подводом к сальнику смазывающей, охлаждающей, промывочной или затворной жидкости (исполнение 14);
    • с рубашкой обогрева/охлаждения (НДО), с подводом к сальнику смазывающей, охлаждающей, промывочной или затворной жидкости (исполнение 24).
  • По точности дозирования: с категорией точности дозирования 0,5; 1; 2,5 или без категории точности дозирования.

Гидравлическая часть дозировочных насосов изготовляется из хромистых сталей типа 20Х13 (исполнение Д) или хромоникелевых нержавеющих сталей типа 12Х18Н10Т (исполнение К). Агрегаты поставляются как с общепромышленными (исполнение А), так и со взрывозащищенными (исполнение В) электродвигателями.

Технические характеристики
Типоразмер насоса Подача, л/час Давление на выходе насоса, кгс/см Число двойных ходов плун жера в мин Исполнение Тип двигателя;
Мощность, кВт
Габаритные размеры, мм Масса, кг
НД 0,1/63 0,1 63 3,75 Д(К)13 привод от балансира станка качалки 456 265 330 20
НД 0,63/63 0,63 63 3,75 Д(К)13 460 265 330 20,7
НД 0,4/63 0,4 63 30 Д(К)14(24)А
Д(К)14(24)В
АИР 63А4У3;
0,25
АИМ 63А4У2,5;
0,25
460 215 400,5
520 215 441,5
22,7 32,7
НД 1,0/63 1,0 63 30 Д(К)14(24)А
Д(К)14(24)В
460 215 400,5
520 215 441,5
21,7 31,7
НД 1,6/63 1,6 63 30 Д(К)14(24)А
Д(К)14(24)В
460 215 400,5
520 215 441,5
20,7 30,7
НД 10/100 10 100 100 Д(К)14(24)А
Д(К)14(24)В
452 215 400,5
502 215 441,5
22,9 34,7
НД 16/63 16 63 100 Д(К)14(24)А
Д(К)14(24)В
457 215 400,5
507 215 441,5
23 34,8
НД 2,5/400 2,5 400 100 Д(К)14(24)А
Д(К)14(24)В
486 215 400,5
546 215 441,5
23,1 31,9
НД 25/40 25 40 100 Д(К)14(24)А
Д(К)14(24)В
467 215 400,5
517 215 441,5
23,6 35,4
НД 40/25 40 25 100 Д(К)14(24)А
Д(К)14(24)В
472 215 400,5
522 215 441,5
23,9 35,7
НД 63/16 63 16 100 Д(К)14(24)А
Д(К)14(24)В
472 215 400,5
522 215 441,5
25,2 37
НД 100/10 100 10 100 Д(К)14(24)А
Д(К)14(24)В
472 215 400,5
522 215 441,5
26,3 37,6
НД 10/400 10 400 100 Д(К)14(24)А
Д(К)14(24)В
АИР 71А4У3;
0,55
АИМ 71А4У2,5;
0,55
588 280 557,5
588 280 590
52,3 62,5
НД 16/250 16 250 100 Д(К)14(24)А
Д(К)14(24)В
575 280 557,5
575 280 590
52,8 62,5
НД 25/160 25 160 100 Д(К)14А
Д(К)14В
570 280 557,5
570 280 590
64,61 74,31
НД 40/100 40 100 100 Д(К)14А
Д(К)14В
554 280 557,5
554 280 590
53,3 63
НД 63/63 63 63 100 Д(К)14(24)А
Д(К)14(24)В
561 280 557,5
561 280 590
54 63,5
НД 100/40 100 40 100 Д(К)14(24)А
Д(К)14(24)В
565 280 557,5
565 280 590
55 61
НД 160/25 160 25 100 Д(К)14А
Д(К)14В
540 280 557,5
540 66,8 590
66,8 76,5
НД 250/16 250 16 100 Д(К)14(24)А
Д(К)14(24)В
541 280 557,5
541 280 590
62,8 72,5
НД 16/400 16 400 100 Д(К)14(24)А
Д(К)14(24)В
АИР 80А4У3;
1,1
АИМ 80А4У2,5;
1,1
575 280 571,5
575 280 625
56,1 69
НД 25/250 25 250 100 Д(К)14А
Д(К)14В
570 280 571,5
570 280 625
67,91 80,81
НД 40/160 40 160 100 Д(К)14А
Д(К)14В
572 280 571,5
572 280 625
55,3 68,2
НД 63/100 63 100 100 Д(К)14(24)А
Д(К)14(24)В
561 280 571,5
561 280 625
60,3 70
НД 100/63 100 63 100 Д(К)14(24)А
Д(К)14(24)В
565 280 571,5
565 280 625
56,1 71
НД 160/40 160 40 100 Д(К)14А
Д(К)14В
540 280 571,5
540 280 625
70,1 83
НД 250/25 250 25 100 Д(К)14(24)А
Д(К)14(24)В
541 280 571,5
541 280 625
66,4 79
НД 400/10 400 10 100 Д(К)14А
Д(К)14В
580 280 571,5
580 280 625
66,8 76,5
НД 25/400 25 400 100 Д(К)14(24)А
Д(К)14(24)В
АИР 80В4;
1,5
АИМ 80B4;
1,5
745 335 687,5
745 335 717
156 170
НД 40/250 40 250 100 Д(К)14(24)А
Д(К)14(24)В
745 335 687,5
745 335 717
126 140
НД 63/160 63 160 100 Д(К)14(24)А
Д(К)14(24)В
745 335 687,5
745 335 717
125 140,4
НД 100/100 100 100 100 Д(К)14(24)А
Д(К)14(24)В
760 335 687,5
760 335 717
116,4 130,4
НД 160/63 160 30 100 Д(К)14(24)А
Д(К)14(24)В
755 335 687,5
755 335 717
126,4 140,4
НД 250/40 250 40 100 Д(К)14(24)А
Д(К)14(24)В
740 335 687,5
740 335 717
118 132
НД 400/25 400 25 100 Д(К)14(24)А
Д(К)14(24)В
820 335 687,5
820 335 717
131 145
НД 630/16 630 16 100 Д(К)14(24)А
Д(К)14(24)В
825 335 687,5
825 335 717
131,1 145
НД 1000/10 1000 10 100 Д(К)14(24)А
Д(К)14(24)В
835 335 687,5
835 335 717
146 160
НД 40/400 40 400 100 Д(К)14(24)А
Д(К)14(24)В
АИР 90L4У3;
2,2
АИМ90L4У2,5;
2,2
745 335 714
745 335 772
131,4 163
НД 25/1100 25 1100 100 Д(К)24А
Д(К)24В
АИР 100S4У3;
3,0
АИМ 100S4У3;
3,0
750 335 727
750 335 792
133,9 190,3
НД 40/630 40 630 100 Д(К)14(24)А
Д(К)14(24)В
745 335 727
745 335 792
138,9 173,3
НД 100/250 100 250 100 Д(К)14(24)А
Д(К)14(24)В
760 335 727
760 335 792
136,4 170,8
НД 63/400 63 400 100 Д(К)14(24)А
Д(К)14(24)В
745 335 727
745 335 792
138,9 173,3
НД 160/160 160 160 100 Д(К)14(24)А
Д(К)14(24)В
755 335 727
755 335 792
140,9 175,3
НД 250/100 250 100 100 Д(К)14(24)А
Д(К)14(24)В
740 335 727
740 335 792
131,9 166,3
НД 400/63 400 63 100 Д(К)14(24)А
Д(К)14(24)В
820 335 727
820 335 792
144,9 179,3
НД 630/40 630 40 100 Д(К)14(24)А
Д(К)14(24)В
825 335 727
825 335 792
144,9 179,3
НД 1000/25 1000 25 100 Д(К)14(24)А
Д(К)14(24)В
835 335 727
835 335 792
160,9 195,3
НД 1600/16 1600 16 100 Д(К)14(24)А
Д(К)14(24)В
814 335 727
814 335 792
160,9 195,3
НД 2500/10 2500 10 100 Д(К)14(24)А
Д(К)14(24)В
845 335 727
845 335 792
168,9 203,3
2НД 125/400 125 400 100 Д(К)14(24)А
Д(К)14(24)В
АИР 112М4У2,5;
5,5
АИМ 112М4У2,5;
5,5
1369 363 883
1369 363 948
229 263
2НД 200/250 200 250 100 Д(К)14(24)А
Д(К)14(24)В
1390 363 883
1390 363 948
244 278
2НД 320/160 320 160 100 Д(К)14(24)А
Д(К)14(24)В
1390 290 883
1390 290 948
283,4 317,4
2НД 500/100 500 100 100 Д(К)14(24)А
Д(К)14(24)В
1360 363 883
1360 363 948
230 264
2НД 800/63 800 63 100 Д(К)14(24)А
Д(К)14(24)В
1520 290 883
1520 290 948
252 294
2НД 1250/40 1250 40 100 Д(К)14(24)А
Д(К)14(24)В
1520 290 883
1520 290 948
257 295,5
2НД 2000/25 2000 25 100 Д(К)14(24)А
Д(К)14(24)В
1539 290 883
1539 290 948
320 354
2НД 3200/16 3200 16 100 Д(К)14(24)А
Д(К)14(24)В
1530 290 883
1530 290 948
297 331
2НД 5000/10 5000 10 100 Д(К)14(24)А
Д(К)14(24)В
1568 363 883
1568 363 948
338 372
