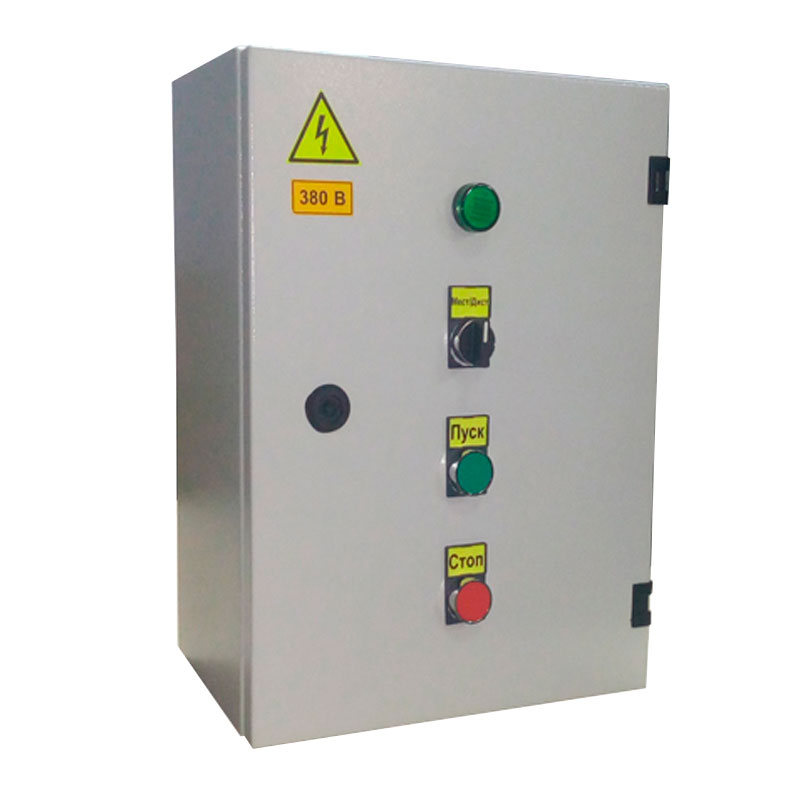

Ящик управления Я-5000 предназначен для местного и дистанционного (автоматического) управления одним и более трехфазными нереверсивными (реверсивными) электродвигателями и/или другими потребителями электроэнергии. Устройства предназначены для установки на промышленных, жилых, коммунально-бытовых и общественных объектах. Ящики управления двигателями типа Я-5000. Номинальный режим работы - прерывисто-продолжительный, продолжительный, повторно-кратковременный и кратковременный по ГОСТ 12438-83.
|
Типовой индекс Я5000 |
Номинальный ток ящика по категории применения АС3, А |
Диапозон регулирования Iном теплового реле, А |
Мощность двигателя по категории применения АС3, кВт |
|
18 |
0.63 |
0.4-0.63 |
0.12 |
|
20 |
1 |
0.63-1 |
0.18, 0.24 |
|
22 |
1.6 |
1-1.6 |
0.37, 0.55 |
|
24 |
2.5 |
1.6-2.5 |
0.75 |
|
26 |
4 |
2.5-4 |
1.1, 1.5 |
|
28 |
6 |
4-6 |
2.2, 2.5 |
|
29 |
8 |
5.5-8 |
3 |
|
30 |
10 |
7-10 |
3.7, 4 |
|
31 |
13 |
9-13 |
5, 5.5 |
|
32 |
18 |
12-18 |
6.5, 7.5, 8 |
|
34 |
25 |
17-25 |
9, 11 |
|
35 |
32 |
23-32 |
12.5, 15 |
|
36 |
40 |
32-40 |
18.5 |
|
37 |
50 |
37-50 |
20, 22 |
|
38 |
65 |
48-65 |
25, 30 |
|
39 |
80 |
63-80 |
37, 40 |
|
40 |
93 |
80-93 |
45 |
|
41 |
115 |
|
55 |
|
42 |
150 |
|
75 |
|
43 |
185 |
|
90 |
|
44 |
225 |
|
110 |
|
45 |
265 |
|
132 |
|
46 |
330 |
|
160 |
|
47 |
400 |
|
200 |
|
48 |
500 |
|
250 |
|
49 |
630 |
|
335 |
