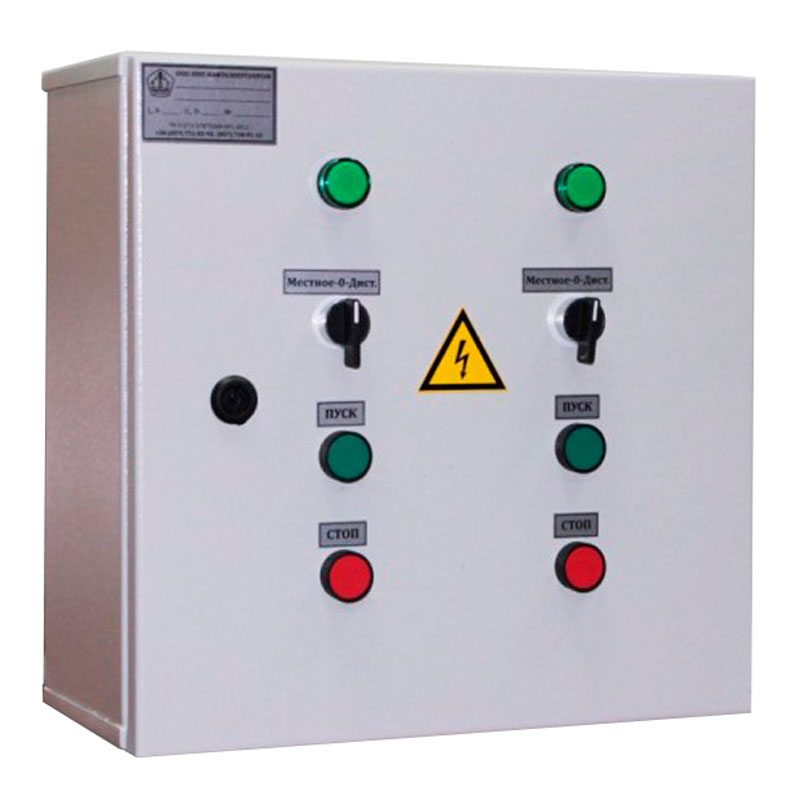

Ящик управления ЯУО96 предназначен для автоматического, местного, ручного или дистанционного (с диспетчерского пункта) управления осветительными сетями и осветительными установками производственных зданий, сооружений, территорий, и других объектов с любыми источниками света. Номинальный режим работы ящика управления освещением ЯУО - прерывисто-продолжительный, продолжительный, повторно-кратковременный и кратковременный по ГОСТ 12434-83. Ящики управления освещением ЯУО соответствуют ТУ У 31.2-33120999.001-2005.
Конструкционные особенности
- номинальное напряжение переменного тока 660/380В, частотой 50 Гц.
- номинальный ток работы ящика ЯУО до 160 Ампер.
- верхний предел уставки освещённости - 2200 ЛК, нижний предел 220 ЛК.
- сохранение уставок включения-отключения при снятом питании 150 часов.
- точность выполнения программ - 10 с/год.
- степень защиты устройств согласно ГОСТ 14254-96: IP21 и IP54.
|
Тип ящика |
Номинальный |
Напряжение и частота |
Габаритные размеры |
Масса, кг, не более |
||
|
H |
L |
B |
||||
|
3474 |
25 |
220В, 50Гц |
500 |
500 |
250 |
26 |
|
3574 |
32 |
220В, 50Гц |
500 |
500 |
250 |
26 |
|
3674 |
40 |
220В, 50Гц |
500 |
500 |
250 |
26 |
|
3774 |
50 |
220В, 50Гц |
500 |
500 |
250 |
26 |
|
3874 |
63 |
220В, 50Гц |
500 |
500 |
250 |
26 |
|
3974 |
80 |
220В, 50Гц |
700 |
500 |
250 |
40 |
|
4074 |
100 |
220В, 50Гц |
700 |
500 |
250 |
40 |
|
4174 |
125 |
220В, 50Гц |
700 |
500 |
250 |
40 |
|
4274 |
160 |
220В, 50Гц |
700 |
500 |
250 |
40 |
