БКС - Блок контроля сопротивления

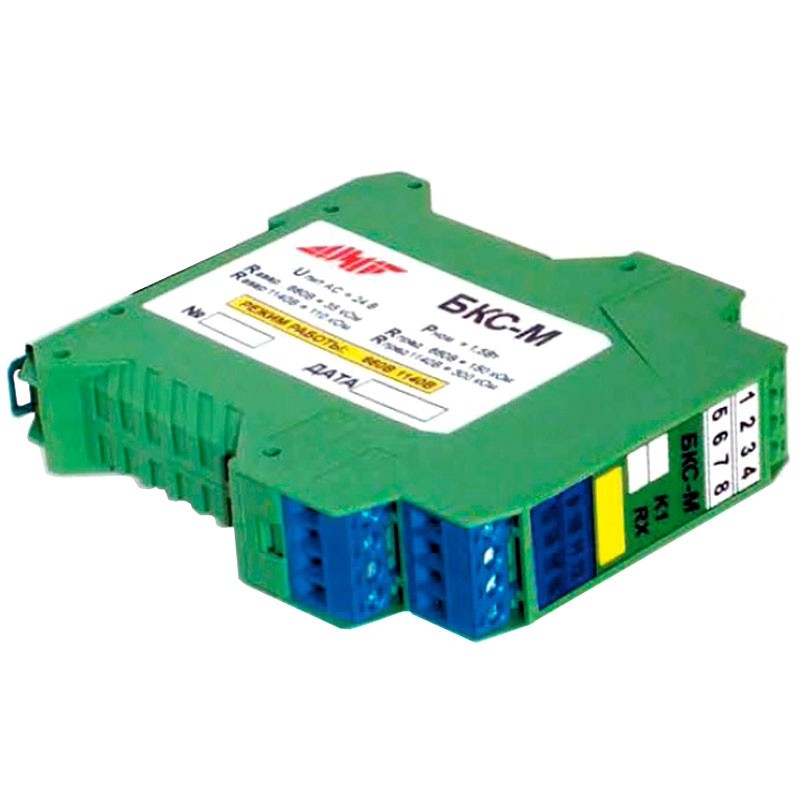

Блок контроля сопротивления БКС предназначен для предварительного контроля изоляции одиночного отходящего присоединения.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Блок предназначен для работы в составе взрывозащищенных комплектных устройств (станций управления, пускателей и др.) при напряжении 1140 или 660 В в угольных шахтах, в том числе опасных по газу (метану) или пыли.

Область применения БКС

  • измерение сопротивления изоляции отходящего присоединения по искробезопасной цепи;
  • блокировку подачи напряжения на отходящее присоединение при уровне сопротивления изоляции ниже допустимого;
  • проверку блока путем подключения встроенного эталонного резистора к внешнему контакту;
  • светодиодную индикацию срабатывания.

Конструкционные особенности

Блок состоит из корпуса, печатной платы с элементами, вилки штепсельного разъема и выпускается в двух конструктивных исполнениях. Скоба на корпусе блока исключает установку блока одного исполнения в разъем, предназначенный для блока другого исполнения.

Условия эксплуатации

  • температура окружающего воздуха от 0 °С до + 60 °С;
  • верхнее значение относительной влажности воздуха 100% при температуре окружающей среды + 35 °С;
  • положение в пространстве — любое.

Структура условного обозначения

БКС-Х-У5

  • Б – блок;
  • К – контроля;
  • С – сопротивления;
  • Х – исполнение:
  • 24 – напряжение питания 24 В;
  • 42 – напряжение питания 42 В;
  • Р – для ремонтных целей взамен блока БКИ;
  • У – климатическое исполнение по ГОСТ 15150–69;
  • 5 – категория размещения по ГОСТ 15150–69.
Технические характеристики

Напряжение питания

42/36/24 В

Частота

50 Гц

Допустимое отклонение питания

от -40 % до +30 %

Допустимое превышение напряжения питания

50 % (в течении 2 сек)

Сопротивление «Аварийной» блокировки включения

при 660 В

35 кОм

при 1140 В

110 кОм

Сопротивление «Предупредительной» сигнализации

при 660 В

150 кОм

при 1140 В

300 кОм

Номинальный ток контактов

5 А

Напряжение контактов

120 В

Габариты

120х30х60 мм

Масса

0,17 кг
