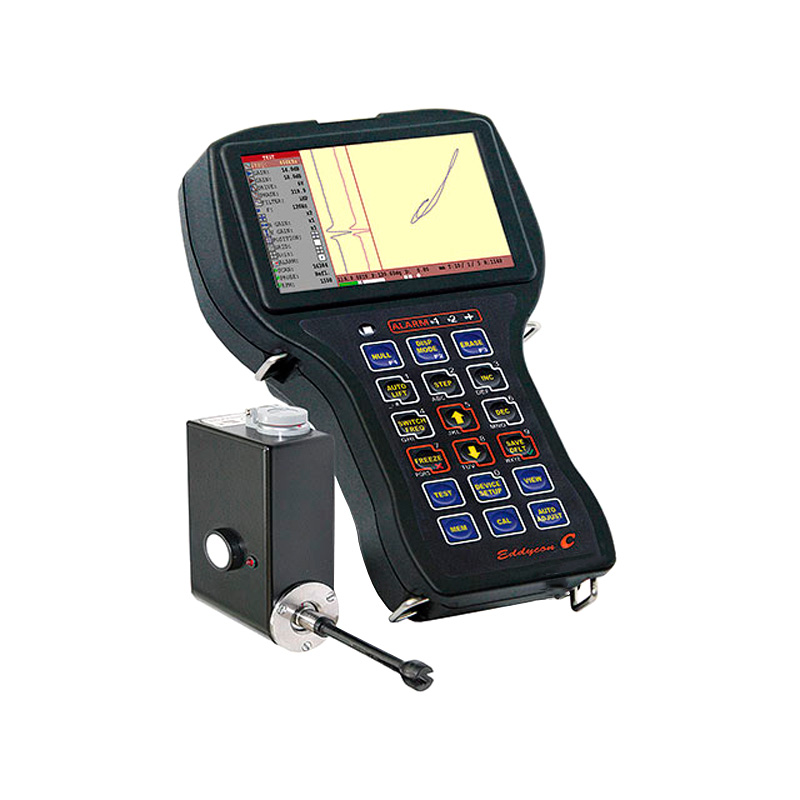

Вихретоковый дефектоскоп Eddycon C предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).
Вихретоковый дефектоскоп Eddycon C предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).
Преимущества дефектоскопа
- Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
- сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
- режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
- наличие датчика температуры и выносной кнопки баланс;
- возможность условной оценки глубины и протяженности дефекта;
- легкосъёмная аккумуляторная батарея;
- время непрерывной работы от аккумуляторной батареи – 8 часов;
- световая и звуковая сигнализация дефекта;
- простота в работе благодаря интуитивно-понятному интерфейсу;
- малые массогабаритные показатели.
Отличительные особенности дефектоскопа
- цветной высококонтрастный TFT дисплей;
- система АСД: 4 трехцветных светодиода, звуковая сигнализация;
- возможность работы в двухчастотном режиме;
- упрощенная процедура калибровки прибора на стандартных образцах;
- возможность подключения датчика пути и сканера вихретокового ротационного;
- возможность быстрого измерения отношения сигнал/шум;
- возможность работы с ВТП и ротационными сканерами различных производителей;
- поддержка USB.
| Диапазон частот | от 0,01 до 16000 кГц |
| Усиление | 70 дБ |
| Напряжение питания преобразователя | 0,5, 1, 2, 4, 6 В |
| Частота выборок | 8000 Гц |
| Фильтр | НЧ от 1 до 4000 Гц; ВЧ от 1 до 4000 Гц; Полосовой фильтр; Дифференцирующий; Усредняющий |
| Подключаемые ВТП | дифференциальные и абсолютные ВТП; |
| Цифровой масштаб | Общий: от 1/16 до 16, с шагом 6 дБ По горизонтали: от 1/8 до 8, с шагом 6 дБ По вертикали: от 1/8 до 8, с шагом 6 дБ |
| Вращение фазы | от 0 до 360 гр |
| Разъем для подключения ВТП | 2 - pin LEMO, 4 - pin LEMO |
| Время следа сигнала | 0,1; 0,5; 1; 2; 3; 4 сек |
| Дисплей | Цветной TFT |
| Разрешение экрана | 800х480 точек |
| Размер экрана | 97х58 мм |
| Режимы отображения сигнала | Комплексная плоскость – X(y); Временная развертка – X(t), Y(t). |
| Типы пороговых уровней | Круг, Порог, Сектор, Отсечка |
| Память для хранения настроек и результатов контроля |
От 8 до 32 Гб памяти. 1 дефектограмма занимает – 6 Мб; 1 настройка занимает – 0,00355 Мб |
| Многочастотная работа | 2-х частотное мультиплексирование; Независимое регулирование обеих частот; Смешивание сигналов для подавления мешающих факторов. |
| Аккумуляторная батарея | Li-Ion 12В/4,5 А ч |
| Время работы от батареи | не менее 8 час |
| Температурное применение прибора | от -20 до +45 °C |
| Защита от воздействия окружающей среды | IP 64 по ГОСТ 14254 |
| Габаритные размеры | 230х135х98 мм |
| Масса с аккумуляторной батареей | 0,9 кг |
