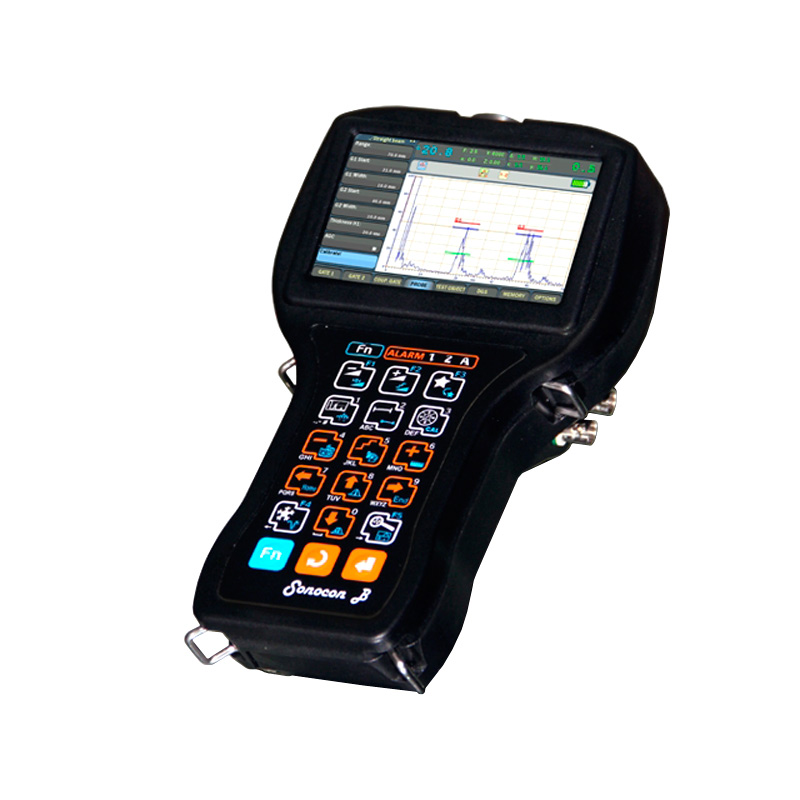

Ультразвуковой дефектоскоп Sonocon B

Нужна консультация?
  • 7(499) 677-65-22
  • priborpost@yandex.ru

Ультразвуковой дефектоскоп Sonocon B имеет 2 версии: УЗК Базовая и Толщиномер+.

Версия «УЗК Базовая»: выполняет:

  • ручной контроль продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных соединений;
  • измерение координат залегания дефектов;
  • оценка скорости распространения УЗ колебаний в различных материалах;
  • измерение эквивалентных размеров дефектов;
  • измерение отношений амплитуд сигналов, отраженных от дефектов.

Версия «Толщиномер+» выполняет:

  • измерение толщины изделий при одностороннем доступе к ним;
  • формирование многомерных файлов с результатом измерения толщины объекта контроля.

Основные режимы и опции

  • режим генератора - «ударное возбуждение» / «прямоугольный импульс»
  • автоматические алгоритмы калибровки различных ПЭП (прямые, наклонные, поверхностной волны);
  • режим автоматического построения кривых АРД одновременно для трех различных браковочных диаметров;
  • режим построения кривой ВРЧ и DAC. Построение DAC кривых согласно EN 1712, EN 1713, EN 1714, ASTM E 164, ASME, ASME III, JIS 23060, GB 11345;
  • динамический диапазон усиления приемного тракта 110 дБ;
  • режим автоматической регулировки усиления (АРУ);
  • система контроля качества акустического контакта;
  • режим измерения параметров эхо-сигнала по «снимку» сигнала максимальной амплитуды (незаменим при проведении контроля изделий с плохими условиями ввода УЗ колебаний);
  • режим высокоточного измерения толщины изделия с применением измерительного маркера;
  • режим «разметка развертки по отражениям» (применяется для контроля сварных соединений);
  • режим «ПИК» - накопление максимальной огибающей сигналов, режим актуален при поиске мелких дефектов и работе в условиях нестабильного акустического контакта;
  • наличие двух независимых измерительных стробов с тремя уровнями фиксации, а также системы автоматической сигнализации дефектов (звуковая и световая) по каждому измерительному стробу;
  • различные режимы детектирования сигнала – радиосигнал, положительная или отрицательная полуволна, двухполупериодный;
  • быстрая передача данных на ПК посредством USB стандартными средствами операционной системы;
  • Режимы отображения информации: А-скан, Б-скан. С-скан (для версии «Толщиномер+»);
  • формирование протокола контроля в виде стандартного графического файла в формате *.jpg для возможности просмотра на любом ПК;
Технические характеристики
Экран Цветной TFT (800 х 480) дисплей, размер экрана 97мм х 60 мм
Отображение результатов А-Скан, одновременный вывод до 5 измеренных параметров по выбору пользователя. Дополнительно, для версии «Толщиномер+» построение среза и/или карты толщин с привязкой к реальной координате ПЭП.
Частотный диапазон приемного тракта от 0,4 до 20 МГц. Возможные устанавливаемые значения частот: 0,4; 1,0; 1,25; 1,8; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 15 МГц и широкополосный режим (0-20) МГц
Зондирующий импульс Импульс ударного возбуждения амплитудой 200 В / 20 В. Длительность ЗИ задается автоматически в зависимости от установленной рабочей частоты приемного тракта.
Частота повторения зондирующих импульсов от 30 до 1000 Гц с дискретностью установки 1 Гц
Диапазон изменения коэффициента усиления приемного тракта от 0 до 110 дБ с дискретностью установки 1 дБ
Диапазон измерений глубины и координат залегания дефектов (по стали) от 1 до 8000 мм
Диапазон измерений толщин изделий от 0,6 до 6000,0 мм
Диапазон измерений эквивалентного диаметра/площади отражателя от 1 до 20 мм / от 0,8 до 314,0 мм2
Диапазон установки скорости распространения УЗК от 1000 до 10000 м/с с дискретностью установки 1; 10; 100; 1000 м/с
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) от 0 до 90 с дискретностью установки 0,1; 1,0; 10,0
Диапазон установки линейной компенсированной отсечки от 0 до 80 % высоты экрана с дискретностью установки 1; 10 %
Временная регулировка чувствительность (ВРЧ) и Distance Amplitude Correction (DAC) - диапазон до 110 дБ;
- количество точек кривой – 32;
- построения кривой ВРЧ  по DAC.
Кривая Амплитуда Расстояние Диаметр (АРД) - автоматическое построение до 3-х кривых для различных эквивалентных диаметров;
- калибровка по отражателям в калибровочных образцах и на объекте контроля;
- возможность построения кривой ВРЧ по АРД.
Детектирование сигнала радиосигнал, двухполуперидный, положительная и отрицательная волна
Измерительные стробы - два независимых трехуровневых строба;
- дополнительный строб контроля качества акустического контакта;
- специальный строб системы Автоматической Регулировки Усиления (АРУ)
Автоматическая сигнализация дефектов звуковая, световая, визуальная
Оценка параметров эхо-сигналов Измерение абсолютного расстояния от ЗИ до сигнала в выбранном измерительном стробе либо относительного расстояние между сигналами в двух стробах;
Измерение абсолютной и относительной амплитуды сигналов относительно середины экрана или 80% или уровня активного строба с учетом ВРЧ;
Измерение координат дефектов;
Измерение толщины изделия при одностороннем доступе с дискретностью 0,01 мм;
Измерение эквивалентной площади или эквивалентного диаметра дефектов.
Встроенная память карта microSD 8 Gb, используется для сохранения настроек и результатов контроля
Разъемы ПЭП (2xBNC); USB-2.0: USB тип А, mini USB тип B; ДП (Lemo); головные телефоны (Lemo)
Питание аккумуляторная батарея 12 В /4500 mA·h (легкосъемная); Зарядное устройство Mascot 2542 12, 6 В, 2,3 А
Автономное время работы не менее 8 часов
Условия эксплуатации от -30°С до +45°С
Габаритные размеры 241 мм 112 мм 134 мм
Масса 0,95 кг с аккумуляторной батареей
