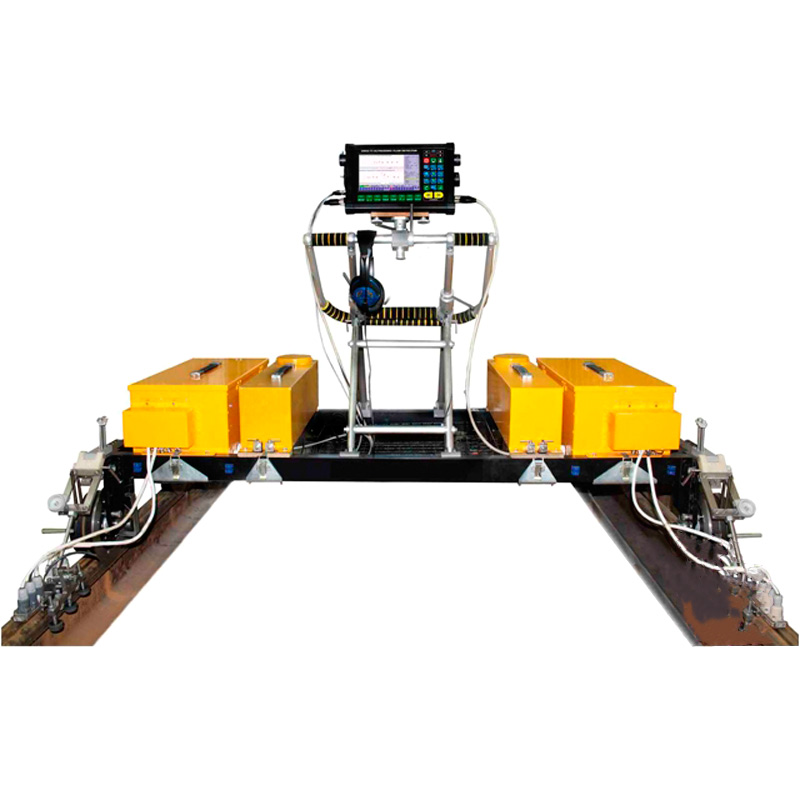

Рельсовый дефектоскоп УДС2-73

Рельсовый дефектоскоп УДС2-73 позволяет выявлять все типы опасных дефектов согласно классификации ЦП 00-61 со следующими особенностями:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Рельсовый дефектоскоп УДС2-73 позволяет выявлять все типы опасных дефектов согласно классификации ЦП 00-61 со следующими особенностями:

  • поперечные трещины в головке рельса второй группы, в т.ч. сильно развитые поперечные трещины с зеркальной поверхностью, а также развивающиеся под горизонтальными расслоениями поверхности катания, не выявляемые обычным эхо-методом;
  • продольные горизонтальные трещины в шейке, даже если в своем развитии они не достигли оси рельса, а также в головке, в т.ч. не выходящие в проекцию шейки;
  • продольные горизонтальные трещины, расположенные посередине высоты рельса;
  • трещины от болтовых отверстий, в т.ч. на ранней стадии развития, когда они не выходят за проекцию болтового отверстия на поверхность катания;
  • вертикальные трещины в подошве и в шейке, расположенные преимущественно вдоль оси рельсов;
  • поперечные коррозионные трещины в подошве, расположенные в зоне проекции шейки;

Конструктивные особенности

  • Полное прозвучивание рельса (кроме перьев подошвы), за счет многоканальности дефектоскопа;
  • встроенные типовые настройки работы каналов;
  • определение пройденного пути и скорости движения при сплошном контроле;
  • отображение результатов контроля в режиме Б-скан (по 4 каналам) в реальном масштабе времени;
  • В дефектоскопе предусмотрено прозвучивание и сохранение информации через каждый миллиметр пройденного пути по всем каналам;
  • регистрация результатов контроля в режиме записи на разных уровнях чувствительности;
  • документирование всех результатов контроля и расширенные возможности анализа данных;
  • Дефектоскоп с применением базовой схемы прозвучивания позволяет выявлять все типы опасных дефектов, возникающих при эксплуатации железнодорожного пути.
Технические характеристики
Габаритные размеры дефектоскопа без ручки с одним УЗ блоком и блоком питания 1040х1640х1130 мм
в транспортном положении 900х2060х600 мм
Снаряженная масса дефектоскопа 75 кг
Клавиатура английский, русский
Языки английский, русский
Количество УЗ блоков   4
Количество ультразвуковых каналов 28 каналов
Типы разъемов BNC, RS-19
Сохранение данных Flash-память
Автономный источник питания никель-металлгидридная аккумуляторная батарея (напряжением 12 В; емкостью 17 А ч)
Время работы 8 часов
потребляемая электрическая мощность дефектоскопа не более 30 В А
Время установления рабочего режима дефектоскопа не более 15 сек.
Разрешение дисплея 800х480 пикселей
Размер экрана (ширина, высота, диагональ) 155 мм, 95 мм, 180 мм (7,5 дюйма)
Гарантия 1 год
