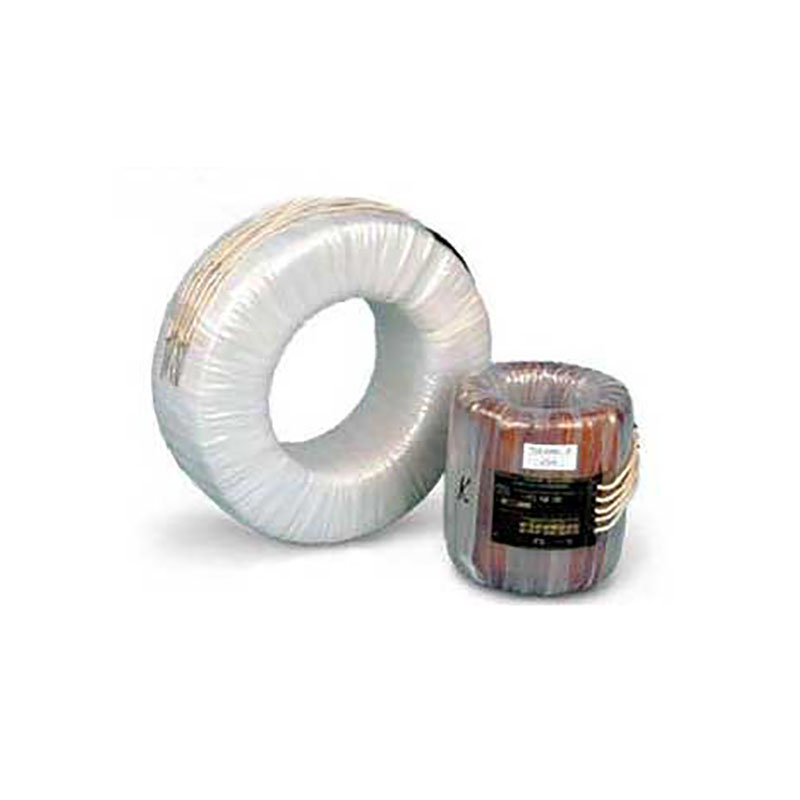

Трансформаторы ТВ-110-I (-II)

Технические характеристики
Тип трансформатора Вариант исполнения Номиналь­ный ток, А Вто­ричная нагрузка при cos =0,8 в классе точности, В·А Ток термической стойкости, кА(кратность) Номинальная предельная кратность Длительность протекания тока кз, с
первичный вторичный 0,5 1 3 10
ТВ-110-I 200/5***
Наличие:
Под заказ
+7(499)346-62-92
Технические характеристики
Тип трансформатора Вариант исполнения Номиналь­ный ток, А Вто­ричная нагрузка при cos =0,8 в классе точности, В·А Ток термической стойкости, кА(кратность) Номинальная предельная кратность Длительность протекания тока кз, с
первичный вторичный 0,5 1 3 10
ТВ-110-I 200/5*** 75 5 - - - 10 20 - 3
100 - - 20 - -
150 - - 20 - -
200 - - 10** 30 22
300/5 100 - - 20 - -
150 - - 20 - -
200 - - 10** 30 22
300 - - 15** 40 20
600/5 200 - - 10** 30 22
300 - - 15** 40 20
400 - - 30 - 15
600 10 20 50** - 25
1000/5 400 - 10 30** - 15
600 10 20 50** - 25
750 20 25 75** - 15
1000 30 50** - - 20*
1200/5 600 10 - - - 35*
750 20 - - - 35*
1000 30 - - - 35*
1200 30 - - - 35*
ТВ-110-II 200/5*** 75 5 - - - 15 50 - 3
100 - - 20 - 5
150 - - 20 - 10
200 - 10 20** - 20
300/5*** 100 - - 20 - 5
150 - - 20 - 10
200 - 10 20** - 20
300 - 15 30** - 20
600/5 200 - - 15 - 34
300 - 15 - - 50
400 - 25 - - 40
600 25 - - - 60
1000/5 500 10** 15 - - 80
600 25 - - - 60
750 50 - - - 37
1000 50 - - - 50*
2000/5 1000 50 - - - 50*
1200 50 - - - 42
1500 50 - - - 33*
2000 50 - - - 25*
1000/1 500 1 25** 60 - - 50
600 30 - - - 50
750 50 - - - 37
1000 50 - - - 50*
2000/1 1000 50 - - - 50*
1200 50 - - - 42
1500 50 - - - 33*
2000 50 - - - 25*

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.

**) Вторичная нагрузка, при которой гарантирована номинальная предельная кратность.

***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Примечание:

  1. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
  2. В соответсвии с заказом отдельные исполнения могут поставляться класса точности 0,2S и 0,5S.
