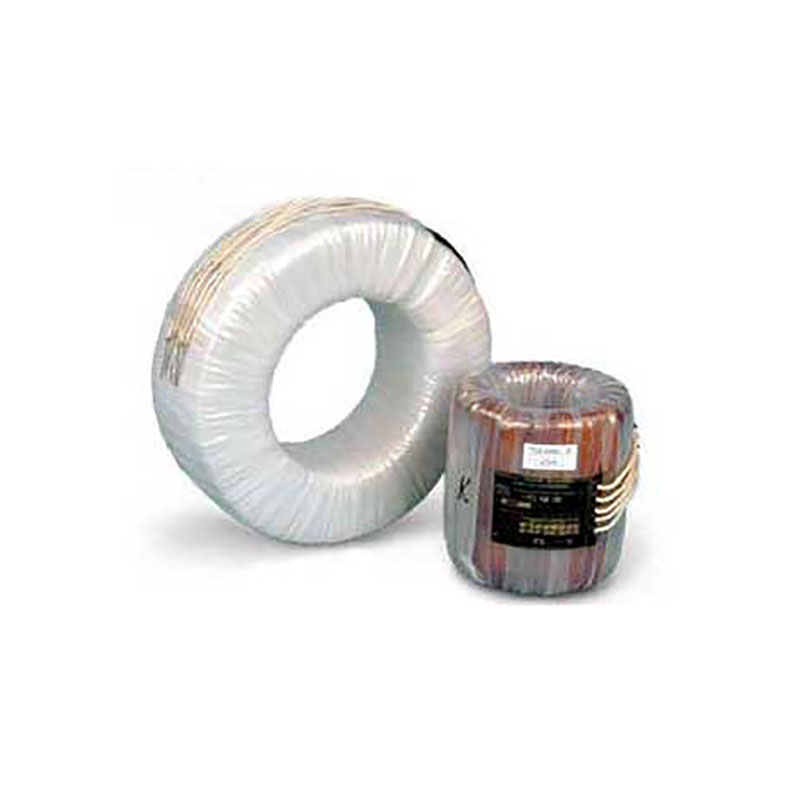

Трансформаторы ТВ-10

Технические характеристики трансформаторов ТВ для измерения и защиты, ТВ-10
Тип трансформатора Вариант исполнения Номиналь­ный ток, А Вто­ричная нагрузка при cos =0,8 в классе точности, В·А Ток термической стойкости, кА(кратность) Номинальная предельная кратность Длительность протекания тока кз, с
первичный вторичный 0,5 1 3 10
Наличие:
Под заказ
+7(499)346-62-92
Технические характеристики трансформаторов ТВ для измерения и защиты, ТВ-10
Тип трансформатора Вариант исполнения Номиналь­ный ток, А Вто­ричная нагрузка при cos =0,8 в классе точности, В·А Ток термической стойкости, кА(кратность) Номинальная предельная кратность Длительность протекания тока кз, с
первичный вторичный 0,5 1 3 10
ТВ-10-I 6000/5 6000 5 20 - - - 85.5 3 4
ТВ-10-II 5000/5 5000 30 - - - 10
6000/5 6000 30 - - - 10
ТВ-10-III 6000/5 6000 30 - - - (28) 10 3
ТВ-10-IV 8000/5 8000 30 - - - (28) 16

Примечание:

  1. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
  2. В соответсвии с заказом отдельные исполнения могут поставляться класса точности 0,2S и 0,5S.
