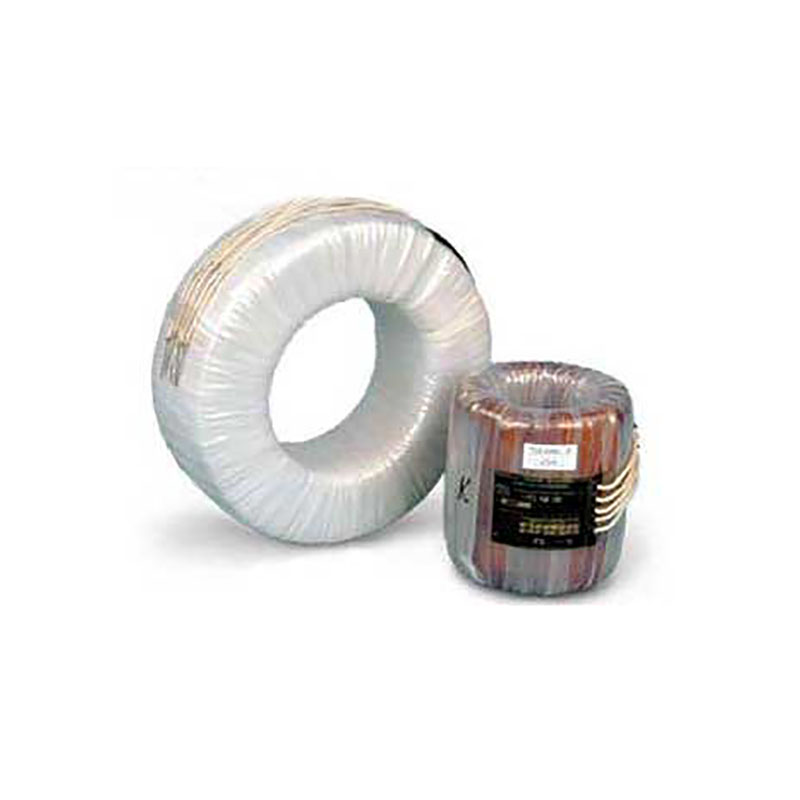

Встроенный трансформатор тока ТВ

Цена: По запросу
Нужна консультация?
  • 7(499) 677-66-22
  • priborpost@yandex.ru

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц.

Трансформаторы встраиваются в масляные выключатели или силовые трансформаторы. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы могут работать в среде масла или смеси воздуха с маслом при климатических условиях:

  • - температура окружающего воздуха - от минус 45°C до плюс 40°C для исполнения "У", от минус 10°C до плюс 45°C для исполнения "Т", от минус 60°C до плюс 40°C для исполнения "ХЛ", "УХЛ" и от минус 60°C до плюс 45°С для исполнения "О";
  • - высота над уровнем моря не более 1000 м. Для трансформаторов, встраиваемых в масляные выключатели, температура трансформаторного масла, окружающего трансформатор, не выше 90°C, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95°C.
Габаритные размеры трансформаторов ТВ, условия эксплуатации
Тип трансформатора Климатическое
исполнение
Размеры, мм Мас,
кг, max
d
min
D
max
R
min
A B min H
max
H
max
TB-110-I У2 325 540 251 282 1350 208 177 96±1
TB-110-I ХЛ2 206 175 97±6
TB-110-II У2 300 565 295 202 103±6
TB-110-II ХЛ2 97±6
TB-220-I У2 580 785 367 410 2040 218 202 140±3
TB-220-I ХЛ2 550 790 413 170 152±3
TB-220-II У2 840 465 223 210 151±6
TB-220-II ХЛ2 595 795 461 216 165 157±3
ТВ-220-V О2 350 600 285±5 - 280 180 - 92±2
Примечание:Размеры приведены для исполнения с наибольшим первичным током (для ТВ-110-II-1000/1 dmin= 318 мм).
Габариты модификаций
Тип трансформатора Номинальный первичный ток, А Номинальный вторичный ток, А Размеры, мм Масса
max, кг
Климатическое исполнение L, мм
D
max
d
min
H
max
TB-10-I 6000 5 285 112 95 14 У2 и Т2 200
TB-10-II 5000; 6000 5 360 180 70 15
TB-10-III 6000 5 410 275 70 9
TB-10-IV 8000 5 450 275 60 16
ТВ-35-I 200; 300 5 248 120 97 15 У2



350±10



600 252 116 102 18
1500 280 90 130 21
ТВ-35-II 150-1000 5 185 88 200 16 Т2; У2; ХЛ2 135±20
1200-1500 195 85 220 31
ТВ-35-II-1 600 5 195 85 220 31 У2
ТВ-35-II-2 600 5 185 87 70 4
ТВ-35-II-3 200; 600 5 226 100 70 8 Т2; У2; ХЛ2
300 1 226 90 130 16
ТВ-35-II-4 300 5 185 85 200 16
ТВ-35-II-5 300 1 или 5 180 105 215 16
ТВ-35-II-6 1000 5 200 110 100 7
ТВ-35-II-7 300 5 140 85 30 1   400±20
ТВ-35-III 200-1500 5 270 86 116 18   135±20
ТВ-35-III-4 600 5 260 100 95 25
ТВ-35-IV 1200-3000 1 или 5 330 125 135 35 У2 1350 min
ТВ-35-V 300-2000 5 295 90 128 21 150±10
ТВ-35-VI 600 5 240 140 75 8 Т2; У2; ХЛ2 280min
ТВ-110-I-1 1000 5 410 320 75 9 1350 min
ТВ-110-I-2 600 5 475 388 115 20
ТВ-110-I-3 750 5 370 290 170 16
ТВ-110-I-5 500-600 5 530 340 206 50
ТВ-110-I-6 600 5 562 390 179 60
ТВ-110-III 200-1000 1 или 5 290 135 105 28 О2 280 min
1500-3000 18
ТВ-110-IV 300-1000 1 или 5 370 190 120 45
1500-3000 22
ТВ-110-VI 600 5 425 290 85 15 У2 500min
ТВ-110-VII 1000 5 540 340 110 60 1350min
ТВ-110-VIII 1000 5 280 210 120 9 Т2; У2; ХЛ2 280min
ТВ-220-III 300 5 450 240 150 65 О2 280min
600-1500 46
3000 38

Технические характеристики трансформаторов ТВ:

  • - трансформаторы ТВ для измерения и защиты, ТВ-10;
  • - трансформаторов ТВ для измерения и защиты, ТВ-35-I (-II);
  • - Трансформаторы ТВ для измерения и защиты ТВ-35-III (-IV; -V);
  • - Трансформаторы ТВ для измерения и защиты ТВ-110-I (-II);
  • - Трансформаторы ТВ для измерения и защиты ТВ-110-III;
  • - Трансформаторы ТВ для измерения и защиты ТВ-110-IV (-VII) - Трансформаторы ТВ для измерения и защиты ТВ-220-I (-II) - Трансформаторы ТВ для измерения и защиты ТВ-220-III (-V);
  • - Трансформаторы ТВ для измерения и учета ТВ-10, ТВ-35, ТВ-110-VI;
  • - Трансформаторы ТВ для измерения и учета ТВ-110-I-(1...6), ТВ-110-VIII;
  • - Трансформаторы ТВ наружной установки ТВ-110-IX.
