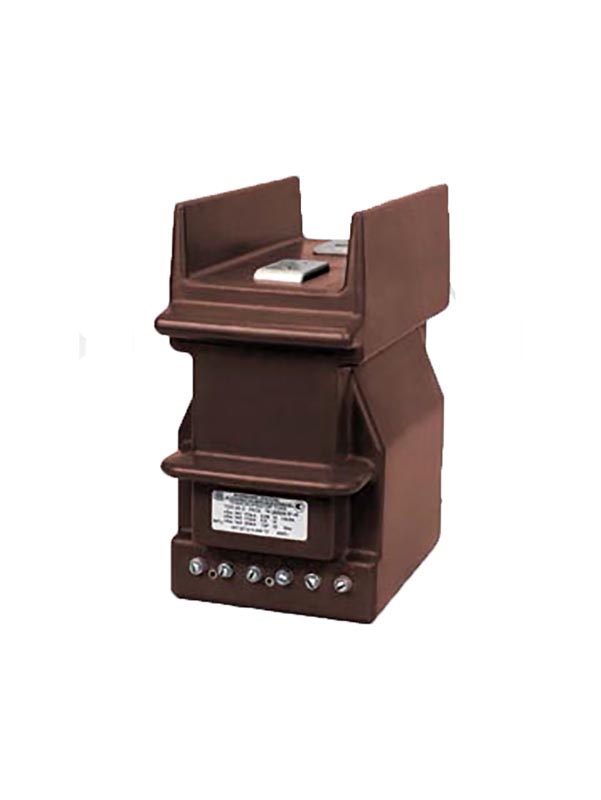

Трансформатор тока ТОЛ-20

Трансформатор тока ТОЛ-20 предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высоковольтного напряжения в комплектных устройствах внутренней и наружной установки ( КРУ, КРУН, КСО) переменного тока на класс напряжения до 20 кВ частоты 50 или 60 Гц. Трансформаторы изготавливаются в климатическом исполнении УХЛ и категории размещения 2.

Наличие:
Под заказ
+7(499)346-62-92

Трансформатор тока ТОЛ-20 предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высоковольтного напряжения в комплектных устройствах внутренней и наружной установки ( КРУ, КРУН, КСО) переменного тока на класс напряжения до 20 кВ частоты 50 или 60 Гц. Трансформаторы изготавливаются в климатическом исполнении УХЛ и категории размещения 2.

Особенности конструкции ТОЛ-20:

  • - первичные токи трансформатора от 5 до 2500 А;
  • - классы точности измерительных обмоток : 0.2, 0.2S, 0.5,0.5S.
  • - количество вторичных обмоток 2, 3 или 4;
  • - раздельное пломбирование вторичных обмоток;
  • - применение в качестве главной изоляции хорошо зарекомендовавший себя эпоксидный компаунд, залитый под вакуумом;
  • - уровень изоляции «б»;
  • - трансформаторы производятся в двух габаритах длиной 295 и 350 мм;
  • - возможно изготовление на металлической монтажной плите;
  • - унифицированы установочные и присоединительные размеры всех исполнений;
  • - наличие изолирующих барьеров позволяет уменьшить расстояние между фазами ( при условии изолировки шин за габаритами трансформатора);
  • - возможно изготовление с горизонтально или вертикально расположенными шинами.
Технические характеристики
Наименование параметра Значение
Конструктивное исполнение
ТОЛ-20-2 (3) ТОЛ-20-3 (4)
Номинальный первичный ток, А 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1200, 1500, 2000, 2500
Количество вторичных обмоток 2-3 3-4
Класс точности: 0,2; 0,2S; 0,5; 0,5S
вторичной обмотки для измерений
вторичной обмотки для защиты 5Р; 10Р
Номинальная вторичная нагрузка, ВА: 3; 5; 10; 15; 20; 25; 30; 50
вторичной обмотки для измерений при cos = 0,8
вторичной обмотки для защиты при cos = 0,8 3; 5; 10; 15; 20; 25; 30; 50

Номинальная предельная кратность вторичной обмотки для защиты, не менее

от 2 до 30

Номинальный коэффициент безопасности приборов обмотки для измерений

от 2 до 30

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2; 0,5S; 0,2S (при номинальной вторичной нагрузке 10 ВА), не более

от 2 до 10

Односекундный ток термической стойкости, кА:
при номинальном первичном токе, А 5
10
15
20
30
40
50
75
100
150
200
300; 400
600-2500

0,4
0,78
1,2
1,56
2,5
3,0
5,0
5,85
10,0
12,5
20,0
31,5
40,0

Ток электродинамической стойкости, кА:
при номинальном первичном токе, А 5
10
15
20
30
40
50
75
100
150
200
300; 400
600-2500
1,0
1,97
3,0
3,93
6,25
7,56
12,8
14,7
25,5
31,8
51,0
81,0
102,0

Габаритные размеры
Тип трансформатора Габариты корпуса ДхВ(с барьером)хШ, мм Габариты монтажной плиты, мм Установочные размеры, мм Число обмоток, классы точности
ТОЛ-20 325х280(333)х178 355х178 280х150 2-3
0,5; 0,2; 0,5S; 0,2S
10Р
