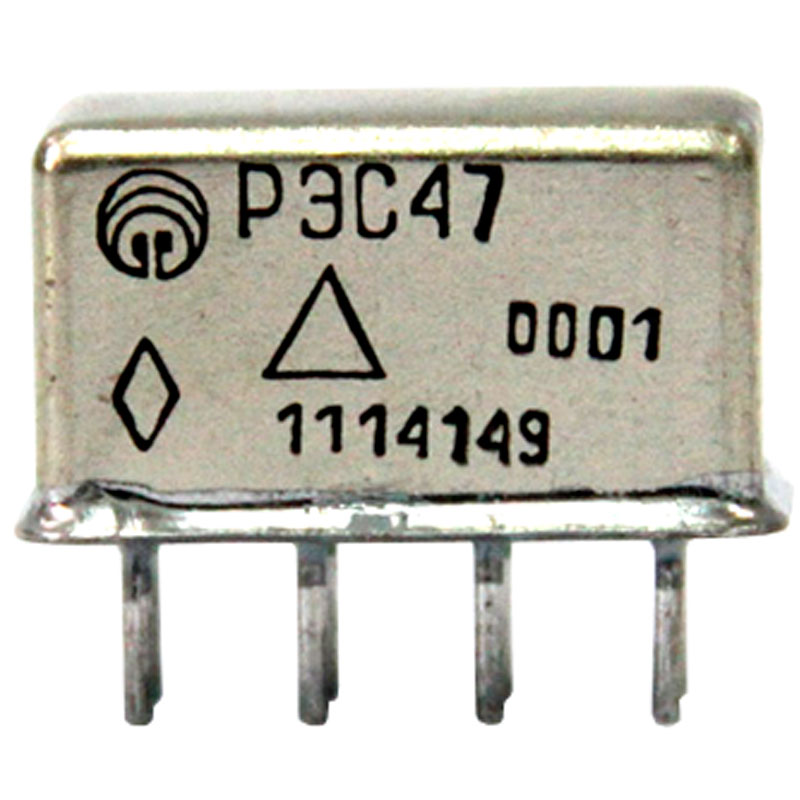

Реле электромагнитное РЭС 47

Конструкционные особенности реле РЭС 47

• Возможность применения при печатном монтаже.
• Коммутирует ток от 10-6А до 3 А.
• Масса реле не более 9 г.
• Технические условия РФ0.450.047 ТУ.

Эксплуатационные характеристики и технические параметры

• Сопротивление контактов: ≤0.6 Ом для Зл-Ко (99.99)0,5; ≤1.4 Ом для Ср 99,9.
• Время срабатывания: 5 мс макс.
• Время дребезга при срабатывании: 1.5 мс макс.
• Время отпускания: 1,5 мс макс.
• Время дребезга при отпускании:  5 мс макс.

Сопротивление изоляции:

• 200 МОм – в норм. климатич. условиях;
• 50 МОм - при максим. температуре;
• 10 МОм – при повышенной влажности.

Электрическая прочность изоляции:

• 500 В – при норм. климатич. условиях;
• 300 В – при повышенной влажности;
• 170 В – при пониженном атм. давлении.

Виброустойчивость:

• от 5 до 50 Гц с амплитудой до 1 мм;
• от 50 до 1000 Гц с ускорением до 147 м/с2 (15g).
• свыше 1000 до 3000 Гц с ускорением до 117
  УДАРНАЯ УСТОЙЧИВОСТЬ: до 35g

Температура окружающей среды:

• от 213К (-60°С)
• до 373К (+85°С).

Относительная влажность:

• до 98% при 308К ( +35°С)

Атмосферное давление:

• от 1,333·10-6  Па (10-6 мм рт.ст.)
• до 303924 Па (2280 мм рт.ст.)

Рис.1 - Электрическая схема реле электромагнитное РЭС 47

Рис.2 - Габаритные размеры реле РЭС 47
