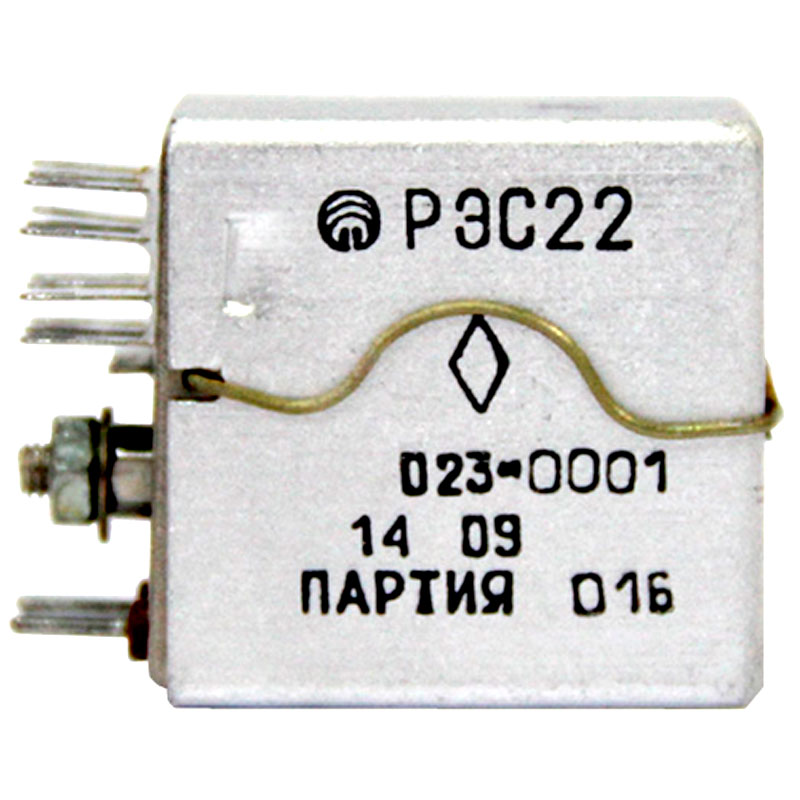

Реле электромагнитное РЭС-22

Исполнения

Рабочее
напряжение, В

Напряжение срабатывания
при 298К( +25°С), В

 Сопротивление
обмотки при 298К (+25°С), Ом

РФ4.523.023-00; -09; -25

24 ± 2.4

15.0

650 ^{+ 97.5}_{- 65}

РФ4.523.023-01

12 ± 1.2

7.7

175 ^{+ 26.3}_{- 17,5}

РФ4.523.023-02; -06; -22

48 ± 4.8

32

2500 ^{+ 375}_{- 250}

РФ4.523.023-03; -04; -20

60 ± 6

35.9

2800 ^{+ 280}_{- 420}

РФ4.523.023-05; -11; -21; -27

 12 ± 1.2

8

175 ^{+ 35}_{- 17,5}

РФ4.523.023-07; -12; -23

 24 ± 2.4

16.5

3400 ^{+ 340}_{- 510}

РФ4.523.023-08; -10; -24; -26

30 ± 3

17.9

980 ± 98

РФ4.523.026-16

30 ± 3

30

700 ± 105

РФ4.523.026-17

12 ± 3

36

175 ^{+ 35}_{- 17,5}

РФ4.523.026-18

24 ± 2.4

24

650 ^{+ 130}_{- 97,5}

РФ4.523.026-19

48 ± 4,8

15

2500 ^{+ 375}_{- 250}

Диапазоны коммутации

Вид
нагрузки

Род тока

Частота
коммутации,
Гц

Число коммутационных
циклов

тока, А

напряжения, В

при норм.
темпер.

в т.ч. при
353К (+85°С)

0.3 – 1

6 – 30

активная

пост.

5

2·10⁵

10⁵

0.1 – 0.3

6 – 220

активная

пост.

5

10⁵

5·10⁴

0.05 – 0.1

6 – 220

активная

50-1000 Гц

5

10⁵

5·10⁴

0.03 – 0.05

6 – 60

активная

пост.

5

10⁶

5·10⁵

0.3– 0.5

6 – 30

τ≤0.015 с

пост.

5

5·10³

2.5·10³

0.3 – 1

6 – 30

τ≤0.01 с

пост.

1

5·10³

2.5·10³

0.3 – 0.5

6 – 115

cosφ≥0.8

50-1000 Гц

5

2·10⁴

10⁴

2 – 3

6 – 30

активная

пост.

5

10⁴

5·10³

5·10^-6 – 0.01

0.05 – 30

активная

пост.

5

2·10⁴

10⁵

0.005 – 0.2

0.5 – 30

активная

пост.

5

10⁵

10⁴

3 – 10

6 – 50

Индукт.

Пер. 50-20000 Гц

0.167

10

5

2 – 5

6 – 30

Актив.

Постоянный

1

10

5

2

250

*

*

1

100

50

0.05 – 0.15

150 – 250

cosφ≥0.3

Пер. 50-1000 Гц

1

40

10

0.5 – 1

6 – 250

Актив.

Пер. 50-1000 Гц

1

100

25

0.5 – 3

6 – 220

Актив.

Пер. 50-1000 Гц

0.5

10

5**

Технические условия

РХ0.450.006 ТУ

Сопротивление контактов

≤0,6 Ом

Максимальное время срабатывания реле

15 мс

Максимальное время отпускания

8 мс

Мощность срабатывания

0,37 Вт (при +25°C)

Сопротивление изоляции между токоведущими цепями, между токоведущими цепями и корпусом

в нормальных климатических условиях

100 МОм

при максимальной температуре

20 МОм

при повышенной влажности (между обмоткой и корпусом)

10 МОм

при повышенной влажности

3 МОм

Электрическая прочность изоляции реле

при нормальных климатических условиях

500 В ефф.

при повышенной влажности

300 В ефф.

при пониженном атмосферном давлении

150 В ефф.

Виброустойчивость

от 15 до 50 Гц с амплитудой до 1 мм

50-200 Гц с ускорением до 100 м/с²

200-1500 Гц с ускорением до 30 м/с²

Ударопрочность

до 250 м/с² (25g)

Температура окружающей среды

от -60 до +85°C

Относительная влажность при +35°C

до 98%

Атмосферное давление

от 665 до 106400 Па

от 5 до 800 мм. рт. ст

Масса

36 г.
