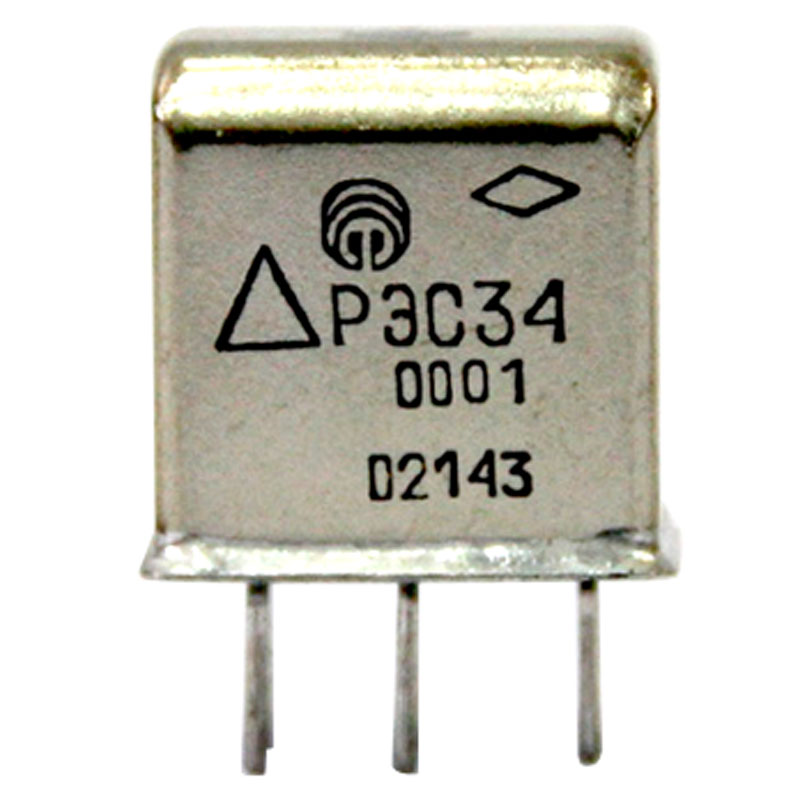

Реле электромагнитное РЭС 34 предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50-1100 Гц. Электромагнитное герметичное реле постоянного тока с одним переключающим или замыкающим контактом.
Конструкционные особенности реле РЭС 34
- Возможность применения при печатном монтаже.
- Коммутирует ток от 10-6А до 2 А.
- Масса реле не более 11.5 г.
- Технические условия РС0.459.001ТУ.
Эксплуатационные характеристики и технические параметры
- Сопротивление контактов: ≤0.5 Ом – Зл99.99; ≤1.4 Ом – ПлИ10
- Время срабатывания: 7.5 мс макс.
- Время дребезга при срабатывании: 1.5 мс макс.
- Время отпускания: 2 мс макс.
- Время дребезга при отпускании: 4 мс макс.
Сопротивление изоляции между токоведущими цепями, между токоведущими цепями и корпусом:
- 200 МОм – в норм. климатич. условиях;
- 20 МОм - при максим. температуре;
- 10 МОм – при повышенной влажности.
Электрическая прочность изоляции:
- 500 В – при норм. климатич. условиях;
- 300 В – при повышенной влажности;
- 170 В – при пониженном атм. давлении.
Виброустойчивость:
- от 5 до 20 Гц с амплитудой до 2.5 мм;
- от 20 до 50 Гц с амплитудой до 1.5 мм;
- свыше 50 до 3000 Гц с ускорением до 150 м/с2 ( 15g ).
Ударная устойчивость: до 35g.
Температура окружающей среды:
- от 213К (-60°С)
- до 373К (+100°С).
Относительная влажность:
- до 98% при 308К ( +35°С)
Атмосферное давление:
- от 133·10-6 Па (10-6 мм рт.ст.)
- до 305900 Па (2300 мм рт.ст.)
Исполнения |
Рабочее |
Рабочий ток, |
Ток срабатывания |
Сопротивление |
РС4.524.370-00.,-04.,-40. |
10+2.5-1.0 |
- |
8 |
4200±840 |
РС4.524.370-01.,-05.,10.,-41. |
- |
27±3 |
22.5 |
630±94.5 |
РС4.524.370-02.,-07.,-42. |
- |
10+4-1 |
47 |
120±18 |
РС4.524.370-03.,-06.,-43. |
- |
6+2-0.8 |
75 |
45±6.75 |
РС4.524.370-08.,-09.,-49. |
17+4-1 |
- |
13.5 |
1600±240 |
Рис.1 - Электрическая схема реле электромагнитное РЭС 34
Диапазоны коммутации |
Вид |
Род тока |
Частота |
Число коммутационных |
||
тока, А |
напряжения, В |
при норм. |
в т.ч. при |
|||
10-6 – 10-3 |
0,01 – 5 |
акт. |
пост. |
5 |
5000 |
900 |
10-3 – 0.05 |
2 – 10 |
акт. |
пост. |
5 |
1000 |
250 |
0.05 – 0.2 |
6 – 30 |
акт. |
пост. |
5 |
100 |
25 |
0.025 – 0.15 |
6 – 30 |
τ≤0.015 с |
пост. |
5 |
50 |
12.5 |
0.01 – 0.1 |
20 – 34 |
акт. |
пост. |
1 |
100 |
25 |
0,1 – 2 |
6 – 30 |
акт. |
пост. |
5 |
10 |
25 |
0.1 – 0.3 |
6 – 250 |
акт. |
пост. |
5 |
100 |
25 |
0.2 – 0.5 |
6 – 115 эфф. |
акт. |
Переменный |
5 |
100 |
25 |
0,1 – 2 |
6 – 30 |
акт. |
пост. |
5 |
100 |
25 |
0.5 – 1 |
6 – 34 |
τ≤0.015 с |
пост. |
1 |
10 |
2.5 |

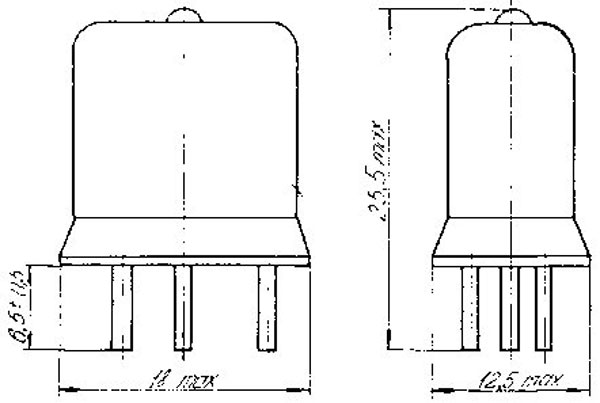

Рис.2 - Габаритные размеры реле РЭС 34
