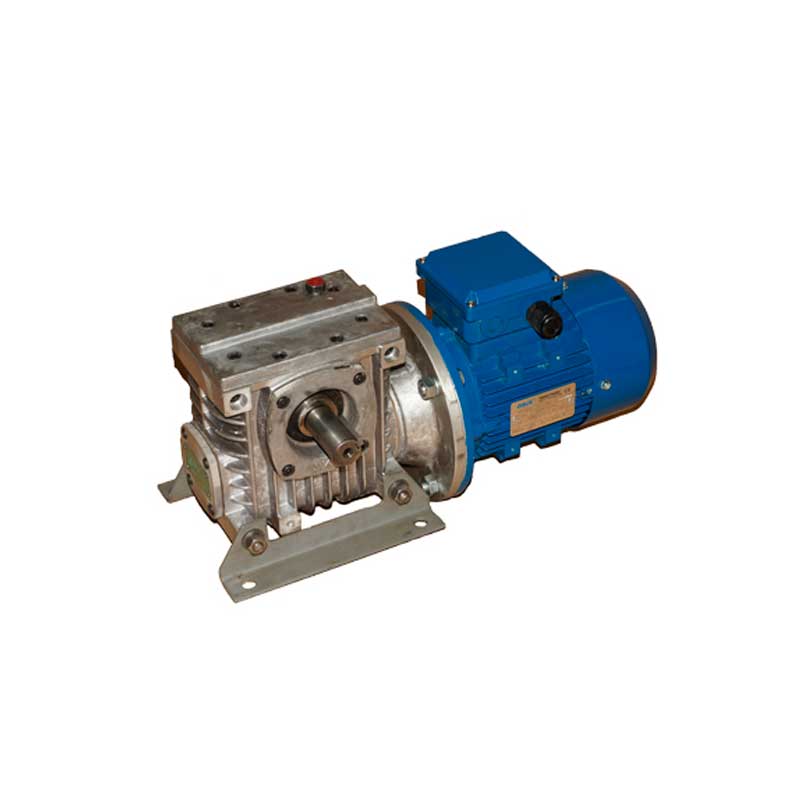

Мотор-редукторы 2МЧ-40, 2МЧ-63, 2МЧ-80

Мотор-редукторы 2МЧ предназначены для работы в качестве привода в грузоподъемном оборудовании, в транспортных и обрабатывающих машинах и др.

Производитель:
Наличие:
Под заказ

Мотор-редукторы 2МЧ предназначены для работы в качестве привода в грузоподъемном оборудовании, в транспортных и обрабатывающих машинах и др.

Технические характеристики
Номинальная частота вращения выходного вала об/мин Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н Номинальный крутящий момент на выходном валу Н м, при ПВ, % КПД, % в непре рывном режиме с ПВ, 100%, не менее Типо размер двигателя серии АИР Мощность двигателя, кВт Корректи рованный уровень звуковой мощности, дБА, не более Масса, кг, не более
40 100
Мотор-редуктор 2МЧ-40
224 1500 20 68 63В2 0,55 80 12,4
180 24 67 63В2 0,55
140 22 58 63В4 0,37
112 28 26 57 63В4 0,37
90 32 30 55 63В4 0,37
71 35 30 52 63В4 0,37
56 30 28 50 63А4 0,25
45 40 36 48 63А4 0,25
35,5 36 31 43 63А4 0,25
31 41 56В4 0,18 10,5
28 32 38 56В4 0,18
22,4 28 26 37 56А4 0,12
Мотор-редуктор 2МЧ-63
180 2400 100 80 66 80В2 2,2 83 26
140 100 71 64 80В2 2,2
80 62 80А2 1,5 80 25
112 100 60 80В2 2,2 83 26
90 59 80А2 1,5 80 25
90 125 100 66 80В4 1,5 26
71 125 90 64 80В4 1,5
112 62 80А4 1,1 25
56 125 59 80А4 1,1
100 53 71В4 0,75 22
45 125 54 80А4 1,1 25
112 49 71В4 0,75 22
35,5 125 46 71В4 0,75
100 44 71А4 0,55 21
28 125 43 71В4 0,75 22
112 41 71А4 0,55 21
22,4 125 37 71А4 0,55
18 140 100 40 71В6 0,55 22
100 38 71А6 0,37 21
14 125 90 36 71В6 0,55 22
100 34 71А6 0,37 21
11,4 112 80 30 71А6 0,37
Мотор-редуктор 2МЧ-80
224 400 180 125 75 100L2 5,5 87 49
125 74 100S2 4 83 43
180 180 71 90L2 3 38,5
125 69
140 180 66
112 180 64
125 63 80B2 2,2 33
90 250 180 67 100S4 3 43
180 66 90L4 2,2 38,5
71 250 64 100S4 3 43
180 63 90L4 2,2 38,5
56 250 61 90L4 2,2 38,5
180 59 80B4 1,5 80 33
45 250 200 57 90L4 2,2 83 38,5
200 55 80B4 1,5 80 33
35,5 250 180 50 80B4 1,5 33
180 48 80A4 1,1 31,5
28 250 48 80B4 1,5 33
180 46 80A4 1,1 31,5
22,4 224 160 41 80A4 1,1 33
160 40 71B4 0,75 28,5
18 224 38 80A4 1,1 31,5
160 37 71B4   28,5
14 260 180 38 80A6 31,5
11,4 260 36 80A6 31,5
180 35 71B6 0,55 28,5
Габаритные размеры
Типоразмер Lmax L1 L2 L3 L4 Bmax B1 B2 Hmax H1 H2 H3 P I l1 l2 l3 l4 d1 d2 d3 t t1 с, с1
2МЧ-40 370 105 180 150 90 164 140 100 180 112 40 105 15 90 28 20 112 28 18 23 25 20,5 20,8 6
2МЧ-63 470 150 220 180 110 197 165 125 225 145 63 150 20 120 42 20 108 20 28 33 35 31 29,3 8
2МЧ-80 540 180 260 225 130 212 185 140 296 172 80 180 20 145 58 25 116 24 35 41 44 37,5 38,3 10

Эксплуатация

Оптимальными условиями для использования мотор-редукторов 2МЧ являются:

  • нагрузка постоянная и переменная в пределах номинального крутящего момента;
  • вращение валов в любую сторону;
  • неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м ;
  • климатические исполнения - У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м, допускается работа мотор-редуктора на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74.
