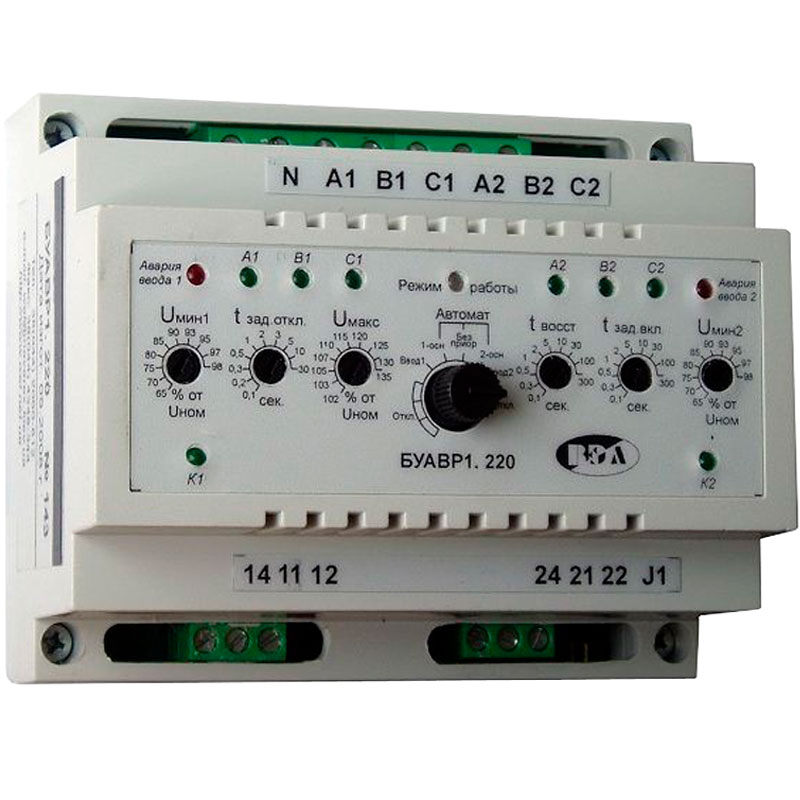

Блок управления БУАВР1.220

Блок управления БУАВР1.220 предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях. Автоматическим включением резерва БУАВР1.220 для АВР с двумя вводами и одной нагрузкой. Эта модель является эконом вариантом блока БУАВР.КИ.220.М. Стоит она дешевле, так как есть упрощения в конструкции. Измерительные входы у этой модели низкоомные и требуют подключение через добавочные предохранители 0,1А на каждую измеряемую фазу.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Конструкционные особенности блока БУАВР1.220

БУАВР1.220 может применяться в сетях электроснабжения в составе устройств:

  • автоматического включения резерва (АВР);
  • аварийного включения резерва.

БУАВР1.220 обеспечивает контроль состояния вводов, управление магнитными пускателями, автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.

БУАВР1.220 изготовлен в климатическом исполнении У категории размещения 2 по ГОСТ 15150-69 и предназначен для работы при температурах от -250С до +550С, относительной влажности воздуха до 80%, атмосферном давлении от 650 до 800мм.рт.ст.

БУАВР1.220 предназначен для эксплуатации в невзрывоопасной среде, не содержащей газов и паров в концентрациях разрушающих металл и изоляцию, без насыщенных водяных паров и токопроводящей пыли.

Стойкость к механическим внешним воздействующим факторам – по ГОСТ 17516.1, группа М6. Допустимая вибрация: диапазон частот от 1 до 35 Гц с ускорением не более 4м/с2. Питание БУАВР1.220 осуществляется от контролируемой сети при наличии напряжения на одной из фаз любого ввода. При работе в составе АВР на автоматических выключателях с мотор-приводом, рекомендуется применять дополнительный источник оперативного питания. К электрическим сетям 0,4 кВ БУАВР1.220 подключается непосредственно.

Подключение к сетям напряжением 6кВ и выше требует применения понижающих трансформаторов с номинальным напряжением вторичной обмотки 100В (Исполнение БУАВР1.220 с входным напряжением 100В).

Технические характеристики

Номинальное напряжение

220; 127; 100 В

Максимальное фазное напряжение

265 В

Частота сети

48-62 Гц

Ток потребления

200 мА

Первоначальная готовность после подачи питания

1,5 с

Степень защиты корпуса

IP40

Масса

0,5 кг
