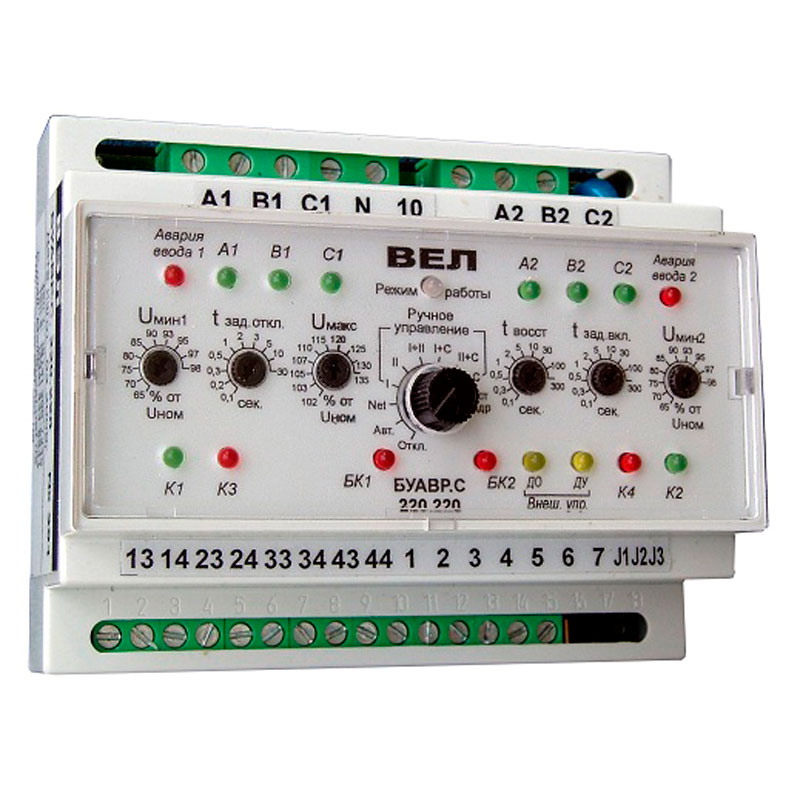

Блок управления БУАВР.2С.Т предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.
Схема подключения контролируемой цепи |
3 фазы с нейтралью |
|
Номинальное контролируемое фазное напряжение |
220; 127; 100; 58 В |
|
Макс. контролируемое фазное напряжение |
297 В |
|
Предельное допустимое напряжение |
420 В |
|
Суммарная мощность потребления |
до 4 Вт |
|
Ток потребления |
до 200 мА |
|
Время первоначальной готовности |
до 1,5 сек |
|
Допустимый перекос фазных напряжений |
30 % |
|
Гистерезис по напряжению при возврате |
5 В |
|
Средняя основная погрешность измерений напряжения |
до 1,5 % |
|
Средняя основная погрешность выдержки временных интервалов |
до 0,02 сек |
|
Макс. напряжение переменного тока |
250 В |
|
Способ крепления |
на DIN-рейку |
|
Степень защиты |
по корпусу |
IP40 |
по клеммникам |
IP00 |
|
Рабочая температура |
от -25 °C до +55 °C |
|
Масса |
0,5 кг |
