Блок управления БАУ-М

Блок управления БАУ-М предназначены для управления процессами розжига и регулирования теплопроизводительности газовых или жидкостных горелок, обеспечивают управление объектом в полном соответствии с нормативными требованиями в объемах, необходимых для наиболее эффективной и безопасной эксплуатации оборудования. Обеспечиваются автоматический розжиг, автоматическое регулирование, контроль параметров с аварийным отключением в случае отклонений параметров за установленные пределы.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Конструкционные особенности блока БАУ-М

Блок управления БАУ-М представляют собой микроконтроллеры, которые могут легко адаптироваться для выполнения любой задачи в режиме реального времени. Не изменяя электрической схемы и конструкции устройства, изменив лишь управляющую программу, можно получить новый алгоритм управления технологическим процессом.

В блоках приняты специальные меры, обеспечивающие высокую помехозащищенность функционирования в условиях индустриальных помех. Блоки позволяют осуществлять самоконтроль исправности (режим "ТЕСТ"), а также изменять временные, температурные уставки, производить инвертирование входов и др. (режим "МОНИТОР"). За отдельную оплату блоки комплектуются фотодатчиками (ФДА) и пультом контроля работоспособности (ПКР).

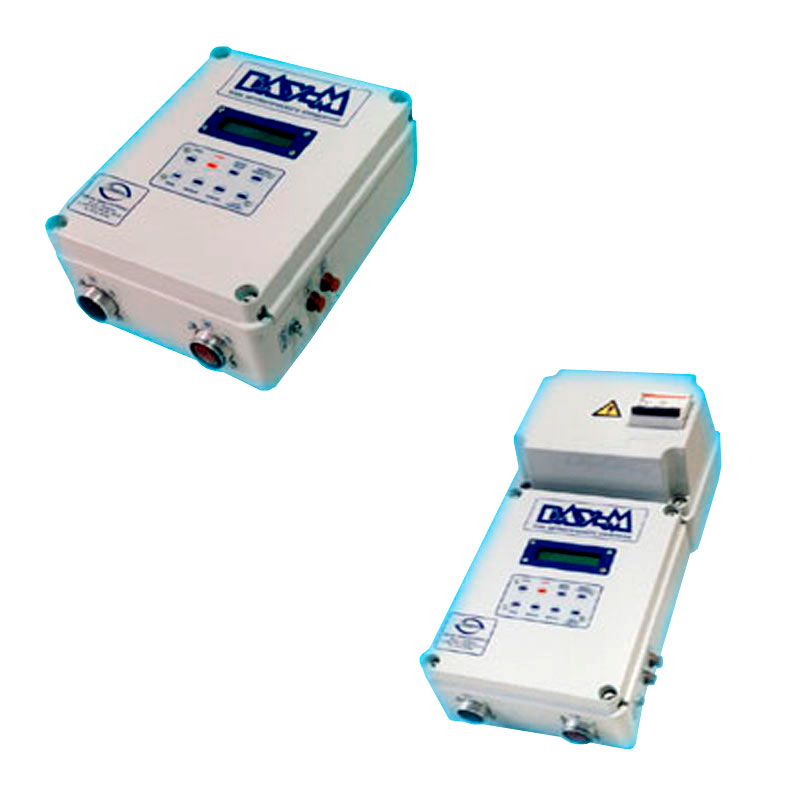

Блоки выпускаются двух типоисполнений:

  • без силовой части (БАУ-ТП-2)
  • с силовой частью (БАУ-ТП-2-1)

Силовая часть конструктивно выполнена в виде отдельного блока, механически связанного с блоком управления. В силовой части расположены: автоматический выключатель, электромагнитный пускатель (1 или 2), тепловое реле (1 или 2).

В комплект поставки входят разъемы для подключения.

Технические характеристики

Параметр

БАУ-ТП-2 "БАУ−М"

БАУ-ТП-2-1 "БАУ−М"

Напряжение питания, В

220B; +10% −15%

380B; +10% −15%

Количество дискретных входов

10

10

Количество входов контроля пламени

ионодатчик**-2
фотодатчик**-2

ионодатчик**-2
фотодатчик**-2

Количество входов контроля
уровня воды**

НАУ, НРУ, ВРУ, ВАУ

НАУ, НРУ, ВРУ, ВАУ

Количество каналов контроля температур

2**

2**

Количество выходов
(ток нагрузки 1 А)

8

8

Логика управления

Перепрограммируемая

Перепрограммируемая

Индикация

ЖКИ, 16x2 знаков,
руссифицированный, с подсветкой

ЖКИ, 16x2 знаков,
руссифицированный, с подсветкой

Органы управления

Кнопки

Кнопки

Гарантия, лет

5

5

** - наличие оговаривается при заказе
