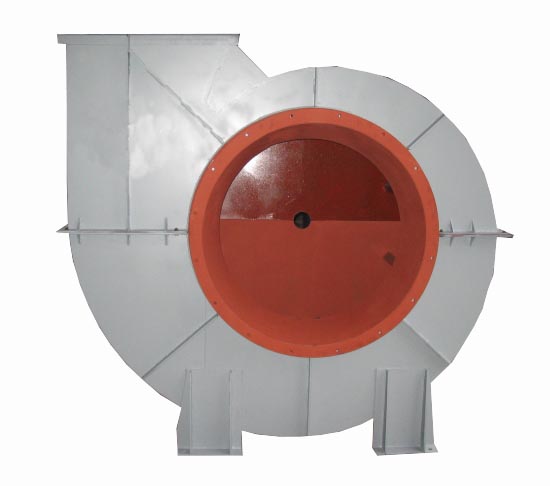

Вентиляторы ВДН-19 НЖ предназначены для подачи воздуха в топки котлов паропроизводительностью от 2,5 до 320 т/ч. Вентиляторы могут использоваться в качестве дымососов на газомазутных котлах той же паропроизводительности.
Вентиляторы ВДН-19 НЖ предназначены для подачи воздуха в топки котлов паропроизводительностью от 2,5 до 320 т/ч. Вентиляторы могут использоваться в качестве дымососов на газомазутных котлах той же паропроизводительности.
Допускается применение вентиляторов в технологических установках, требующих регулирования, для перемещения чистого воздуха. ВДН-19НЖ рассчитаны на продолжительный режим работы в помещениях и на открытом воздухе под навесом в условиях умеренного климата (климатическое исполнение У и Т, категория размещения 1, 2, 3, 4, ГОСТ 15150-69). Запуск вентиляторов разрешается при температуре окружающей среды не ниже — 30 и не выше 40 С. При установке и использовании вентиляторов в других условиях, отличающихся от указанных, требуется проверка температуры передних подшипников электродвигателей. Эксплуатация вентиляторов ВДН-19НЖ допускается при частотах вращения 750, 1000 и 1500 об/мин. ВДН-19НЖ выпускаются из нержавеющих сталей ТУ У 29.2-25185354-001-2002.
Принцип действия
ВДН-19НЖ изготовляются правого и левого вращения. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя. Рабочие колеса вентиляторов обязательно подвергаются балансировке. Установка вентиляторов ВДН-19НЖ одностороннего всасывания может производиться по одной из схем установок. Приводом вентиляторов служат электродвигатели. Соединение вентилятора с электродвигателем по 3-му конструктивному исполнению осуществляется через подшипниковый узел посредством упругой втулочно-пальцевой муфты, по 1-му исполнению рабочее колесо насаживается на вал двигателя.
