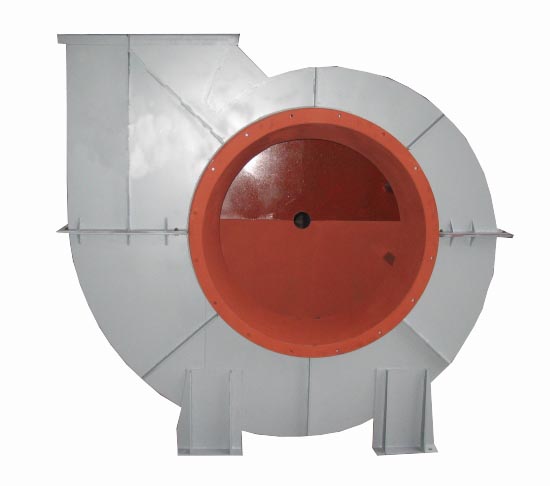

Вентилятор ВДН-15

Вентиляторы ВДН-15 предназначены для подачи воздуха в топки котлов паропроизводительностью от 2,5 до 320 т/ч. Они могут использоваться в качестве дымососов на газомазутных котлах той же паропроизводительности.

Допускается применение вентиляторов в технологических установках, требующих регулирования, для перемещения чистого воздуха.

Вентилятор рассчитан на продолжительный режим работы в помещениях и на открытом воздухе под навесом в условиях умеренного климата (климатическое исполнение У и Т, категория размещения 1, 2, 3, 4, ГОСТ 15150-69). Запуск вентиляторов разрешается при температуре окружающей среды не ниже — 30 и не выше 40 С. При установке и использовании вентиляторов в других условиях, отличающихся от указанных, требуется проверка температуры передних подшипников электродвигателей.

Эксплуатация вентилятора ВДН-15 допускается при частотах вращения 750, 1000 и 1500 об/мин. Выпускается общепромышленного назначения — из углеродистой стали обыкновенного качества или из нержавеющих сталей ТУ У 29.2-25185354-001-2002, из разнородных металлов во взрывозащищенном исполнении ТУ У 29.2-25185354-003-2003.

Принцип действия

Рабочие колеса вентиляторов обязательно подвергаются балансировке. Установка вентиляторов ВДН одностороннего всасывания может производиться по одной из схем установок.

Приводом вентиляторов служат электродвигатели. Соединение вентилятора с электродвигателем по 3-му конструктивному исполнению осуществляется через подшипниковый узел посредством упругой втулочно-пальцевой муфты, по 1-му исполнению рабочее колесо насаживается на вал двигателя.
