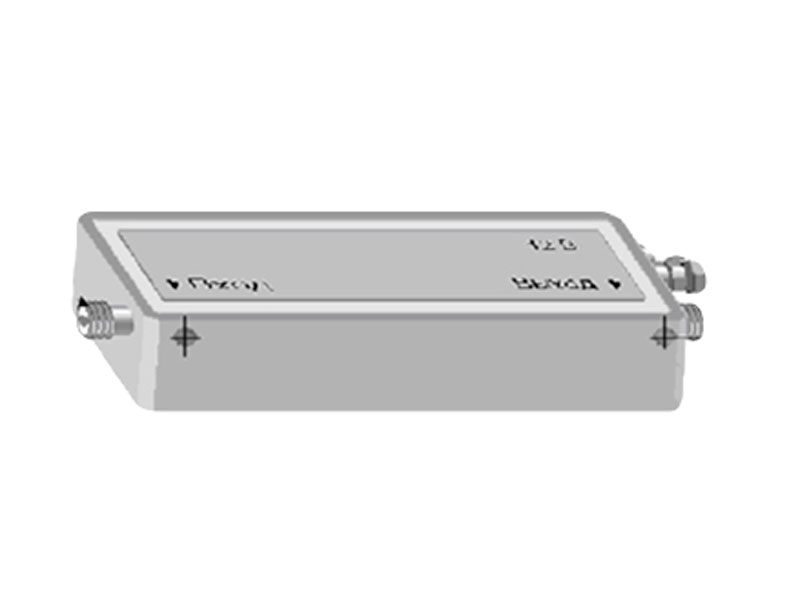

Усилители СВЧ транзисторные малошумящие широкополосные (ряд) диапазона 4-18 ГГц предназначены для усиления СВЧ сигналов с малым уровнем собственных шумов в диапазоне температуры окружающей среды от минус 40°С до +50°С. Применяется для обеспечения требуемой чувствительности наземных радиоприемных устройств. Выполнены в гибридно-интегральном исполнении на малошумящих GaAs полевых транзисторах с барьером Шоттки.
Усилители СВЧ транзисторные малошумящие широкополосные (ряд) диапазона 4-18 ГГц предназначены для усиления СВЧ сигналов с малым уровнем собственных шумов в диапазоне температуры окружающей среды от минус 40°С до +50°С. Применяется для обеспечения требуемой чувствительности наземных радиоприемных устройств. Выполнены в гибридно-интегральном исполнении на малошумящих GaAs полевых транзисторах с барьером Шоттки.
Тип прибора | ТП038203 | ТП038204А | ТП038205 | |
Рабочий диапазон частот, ГГц | 4...8 | 8...12 | 12...18 | |
Коэф. усиления, Ку. дБ, не менее | 25 (26,5) | 25 (26,5) | 25 (26,5) | |
Неравномерность Ку в рабочем диапазоне частот, дБ, не более | 3,0 (2,3) | 3,0 (2,3) | 3,0 (2,5) | |
Коэффициент шума, дБ, не более: | максимальное значение | 4,0 (3,6) | 5,4 (4,9) | 7,1 (6,6) |
типовое значение | 3,5 (3,0) | 5,2 (4,6) | 6,6 (6,1) | |
КСВН, не более: | вход | 2,2 | 2,2 | 2,2 |
выход | 2,2 | 2,2 | 2,2 | |
Pвых. при компрессии 1 дБ, Вт, не менее | 5 10-3 | 5 10-3 | 5 10-3 | |
Конструктивное исполнение, габаритные размеры, вход и выход СВЧ тракта | гибридно-интегр. | гибридно-интегр. | гибридно-интегр. | |
46 26 114 мм | 46 26 114 мм | 46 26 114 мм | ||
Розетка коакс. 50 Ом | Розетка коакс. 50 Ом | Розетка коакс. 50 Ом | ||
сечение 3,5 1,52 мм | сечение 3,5 1,52 мм | сечение 3,5 1,52 мм | ||
Масса, г | 200 | 200 | 200 |
