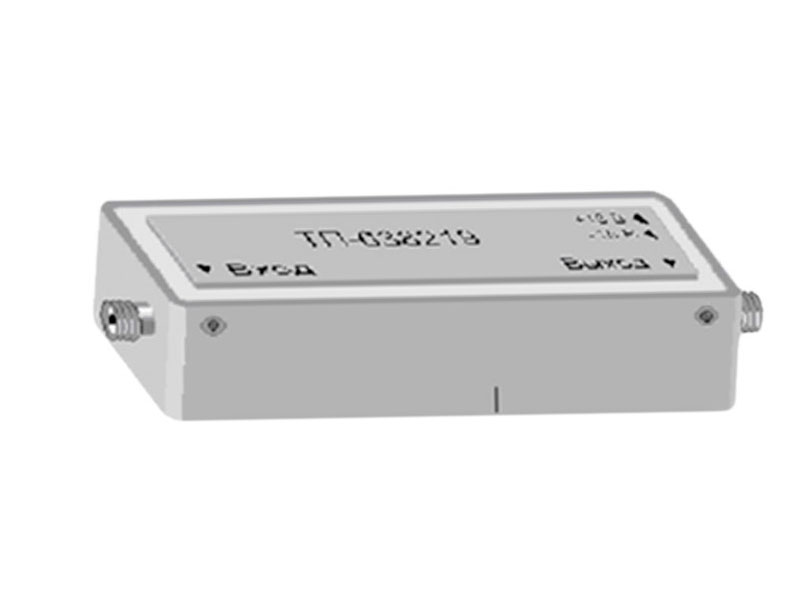

Усилитель СВЧ транзисторный сверхширокополосный ТП 038219 ПРИМЕНЯЕТСЯ В входных цепях широкополосных радиоизмерительных и радиоприемных устройств, системы радиоперехвата, специальное назначение.
Усилитель СВЧ транзисторный сверхширокополосный ТП 038219 ПРИМЕНЯЕТСЯ В входных цепях широкополосных радиоизмерительных и радиоприемных устройств, системы радиоперехвата, специальное назначение.
| Тип | ТП038219А | ТП038219Б |
| Рабочий диапазон частот, ГГц | 0,1,..18,0 | 0,1,..18,0 |
| Коэффициент усиления. Ку. дБ. не менее | 20(22! | 20(22! |
| Неравномерность Ку в рабочем диапазоне частот, дБ, не более | 6,0 | 6,0 |
| Коэффициент шума , дБ, не более:
максимальное значение / типовое значение |
8,5(8,0) / 7,8(7.3) | 7,5(7,0) / 7,0(6,4) |
| Коэффициент шума в частотном диапазоне 8,0... 11 ГГц. дБ, не более:
максимальное значение / типовое значение |
7,5(7,0) / 7,0(6,4) | |
| КСВН, не более: вход / выход | 2.5 / 2,5 | 2.5 / 2,5 |
| Рвых. при компрессии 1 дБ, Вт, не менее | 1*10-3 | 5*10-3 |
| Напряжение питания/потребляемый ток, В/мА | +15/500 ... -15/20 | +15/500 ... -15/20 |
| Конструктивное исполнение: | ||
|
гибридно-интегральное 46x26x114 мм | гибридно-интегральное 46x26x114 мм |
|
розетка коакс., 50 Ом, сечение 3,5x1,52 мм | 50 Ом, сечение 3,5x1,52 мм |
| Интервал рабочих температур, °С | -50... +50 | -50... +50 |
| Масса, г | 200 | 200 |
