Транзистор КТ8224А

Кремниевые эпитаксиально-планарные биполярные транзисторы КТ8224А (КТ8224Б с интегральным демпфирующим диодом и резистором) предназначены для применения в высоковольтных ключевых схемах телевизионных приемников, а также в узлах и блоках аппаратуры широкого применения.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Кремниевые эпитаксиально-планарные биполярные транзисторы КТ8224А (КТ8224Б с интегральным демпфирующим диодом и резистором) предназначены для применения в высоковольтных ключевых схемах телевизионных приемников, а также в узлах и блоках аппаратуры широкого применения.

Особенности

  • Диапазон рабочих температур: - 25 до + 125 C

Обозначение технических условий

  • АДБК.432.140.812  ТУ

Корпусное исполнение

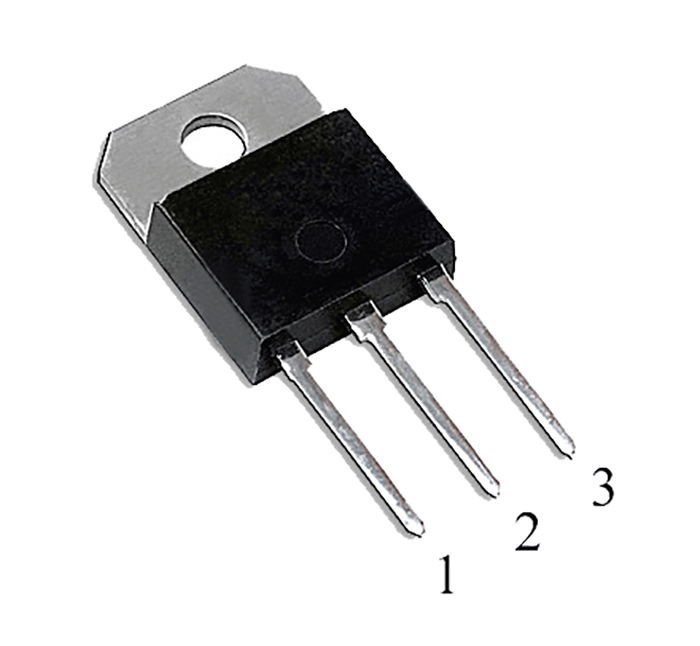

  • пластмассовый корпус КТ-43 (ТО-218)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
вные электрические параметры КТ8224 при Токр. среды = 25 С
Параметры Обознач. Ед. изм. Режим измерения Mин. Maкс.
Обратный ток коллектор-эмиттер Iкэк мА Uкэ=1500В, Uбэ=0 - 1
Обратный ток эмиттера Iэбo мА Uэб= 7,5В, Iк=0 - 1
КТ8224А
КТ8224Б 100 187,5
Напряжение насыщения коллектор- Uкэ (нас) В Iк=4,5A, Iб=1100мА - 1
эмиттер
КТ8224А
КТ8224Б Iк=4,5A, Iб=1120мА - 1
Напряжение насыщения база-эмиттер Uбэ (нас) В Iк=4,5A, Iб=1700мА - 1,1
Статический коэффициент передачи тока (1) h21е - Uкэ=1В, Iк=4,5A 4 7
Граничное напряжение коллектор -

эмиттер

Uкэо гр В Iк=100мA, Iб=0 L=40мГн 700 -
Прямое напряжение на диоде для КТ8224Б Uпр.д В Iпр=4,5А - 2,0
Емкость коллекторного перехода Ск * пФ Uкб=10В, Iэ=0,

f=1МГц

- 130
Сопротивление резистора эмиттер- база для КТ8224Б Rэб * Ом Uэб=7,5В, Iк=0 40 75
Время рассасывания tрас. * мкс Iк=4,0A, Uкэ=400В, Iб1=0,9А, Iб2=1,5А - 5,7
Время спада tсп. *   Iк=4,0А, Uкэ=400В, Iб1=0,9А, Iб2=1,5А - 0,35

* - Справочные параметры

(1) Режим измерения для схемы с общей базой: Uкб= 0,1B, Iэ=5,3А

Значения предельно допустимых электрических режимов эксплуатации КТ8224
Параметры Обозначение Ед. изм. Значение
Напряжение коллектор-эмиттер Uкэ max В 700
Напряжение эмиттер-база Uэб max В 7,5
Импульсное напряжение коллектор-эмиттер Uкэк maх В 1500
Постоянный ток коллектора Iк max А 8,0
Рассеиваемая мощность коллектора: Pк max Вт 125
Температура перехода Tj C 150
Тепловое сопротивление переход-корпус Rt пер-кор C/Вт 1,0
