Транзистор КТ8212А

Транзистор КТ8212А n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в линейных и ключевых схемах; другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Транзистор КТ8212А n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в линейных и ключевых схемах; другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Номер технических условий

  • АДБК. 432140.776 ТУ

Особенности

  • Диапазон рабочих температур: - 60 до + 100 С
  • комплиментарная пара КТ8213

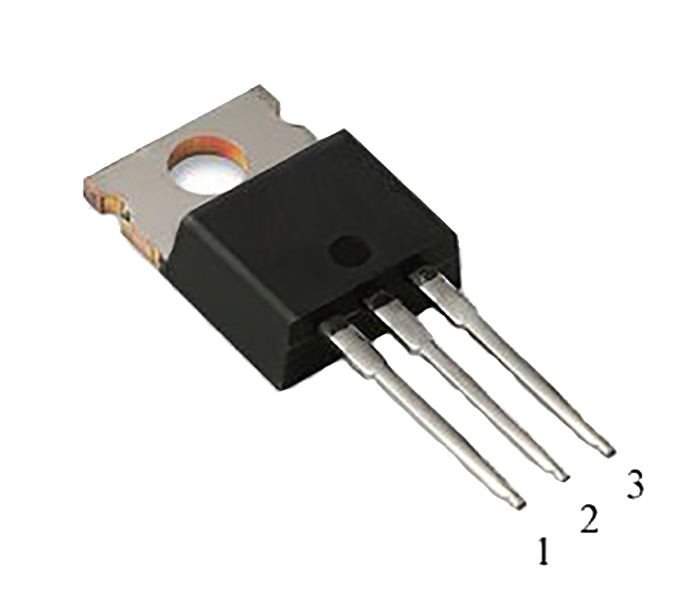

Корпусное исполнение

  • пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
Основные электрические параметры КТ8212 при Токр. среды = + 25 С
Параметры Обозначение Ед. изм. Режимы измерения Min Max
Гр. напряжение коллектор-эмиттер КТ8212А * Uкэо гр. В Iк=30ma, Iб=0 100 -
Обратный ток коллектор-эмиттер КТ8212А Iкэк мА Uкэ=100В, Iэб=0 - 0,4
Обратный ток коллектор-эмиттер КТ8212А Iкэо мА

Uкэ=60B, Iб=0

- 0,7
Обратный ток эмиттера Iэбо мА Uэб=5В, Iк=0 - 1
Статический коэффициент передачи тока * h21э   Uкэ=4B, Iк=0,3A Uкэ=4B, Iк=3,0A 30

15

75
Напряжение насыщения коллектор-эмиттер *Uкэ нас В Iк=6A, Iб=600мA - 1,5
Напряжение насыщения база-эмиттер *Uбэ нас В Iк=6A, Iб=600мA - 2,2
Граничная частота коэф. передачи тока fгр. МГц Uкэ=10B, к=0,5A

f=1МГц

3,0 -

*- tи 100

Значения предельно допустимых электрических режимов эксплуатации КТ8212
Параметры Обознач. Ед. измер. Значение
Напряжение коллектор-база

КТ8212А

Uкб max В 100



Напряжение коллектор-эмиттер

КТ8212А

Uкэ max В 100
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 6
Импульсный ток коллектора Iки max А 10
Максимально допустимый постоянный ток базы Iб max А 2
Рассеиваемая мощность коллектора с теплоотводом Рассеиваемая мощность коллектора без теплоотвода Pк max Вт 65

2

Температура перехода Tпер C 150
