Транзистор КТ8164Б n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в импульсных источниках питания, пускорегулирующих устройствах и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Номер технических условий

  • АДБК. 432150.565 ТУ

Особенности

  • Диапазон рабочих температур: - 45 до + 100 С

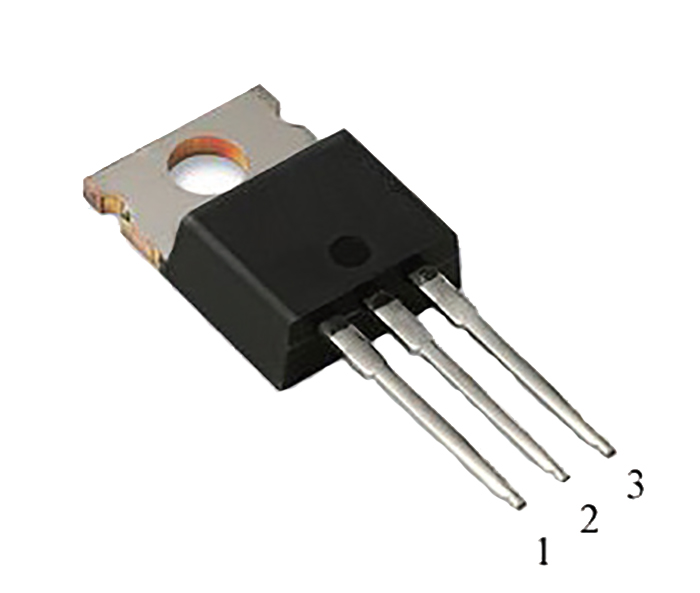

Корпусное исполнение

  • пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
Основные электрические параметры КТ8164 при Токр. среды = + 25 С
Параметры Обозначение Ед.измер Режимы измерения Min Max
Гр. напряжение коллектор-эмиттер

КТ8164А

КТ8164Б

* Uкэо гр. В Iк=10 mA, Iб=0, 400

300

-
Обратный ток коллектора

КТ8164А

КТ8164Б

Iкэо мкА Uкэ=400, Iб=0, Uкэ=300, Iб=0 - 3,0

3,0

Обратный ток коллектора *Iкбо мА Uкб=700В Uкб=600В - 0,1

0,1

Обратный ток эмиттера *Iэбо мА Uэб=9B, - 1,0
Статический коэффициент передачи тока * h21Е - Uкэ=5B, Iк=1,0A 10 60
Uкэ=5B, Iк=2,0A 8 40
Напряжение насыщения коллектор-эмиттер *Uкэ(нас) В Iк = 1А, Iб = 0,2A Iк = 2А, Iб = 0,5A Iк = 4A, Iб = 1A - 0,5

0,6

1,0

Напряжение насыщения база-эмиттер *Uбэ(нас) В Iк = 1 A, Iб = 0,2A Iк = 2 A, Iб = 0,5A - 1,2

1,6

Время включения tвкл. мкс Uкэ= 125В, Iк = 2 A, - 0,8
Время спада tсп. Iб1= Iб2 = 0,4 A 0,9
Время рассасывания tрас. 4,0
Граничная частота коэф. передачи тока fгр. МГц Uкэ=10B, Iк=0,5A 4 -
Емкость коллекторного перехода Ск пФ Uкб=10B, Iэ=0,

f=1МГц

- 110

*- tи 100

Значения предельно допустимых электрических режимов эксплуатации КТ8164
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор- база

КТ8164А

КТ8164Б

Uкб max В 700

600

Напряжение коллектор-эмиттер

КТ8164А

КТ8164Б

Uкэ max В 400

300

Напряжение эмиттер-база Uэб max В 9
Постоянный ток коллектора Iк max А 4
Импульсный ток коллектора (tu 100) Iк и max А 8
Постоянный ток базы Iб max А 2
Рассеиваемая мощность коллектора Pк max Вт 75
