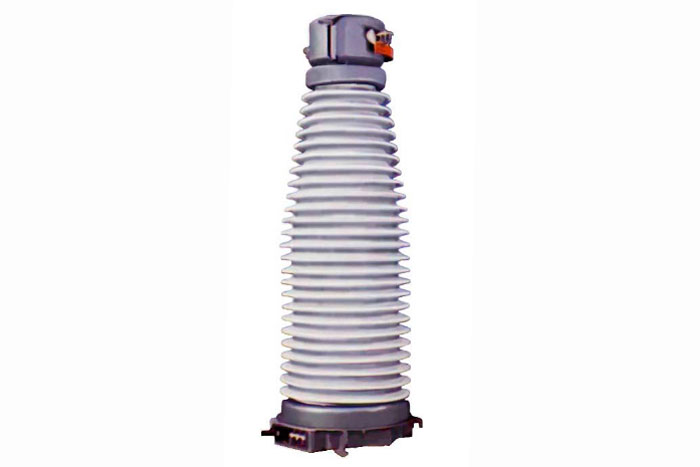

Трансформаторы ТФЗМ 170 II-II У1, ТФЗМ 170 II-II УХЛ1

Трансформаторы ТФЗМ 170 II-II У1, ТФЗМ 170 II-II УХЛ1 предназначены для передачи сигнала измерительной информации, приборам измерения, защиты, автоматики, сигнализации, и управления в электрических цепях переменного тока.

Наличие:
Под заказ
+7(499)346-62-92

Трансформаторы ТФЗМ 170 II-II У1, ТФЗМ 170 II-II УХЛ1 предназначены для передачи сигнала измерительной информации, приборам измерения, защиты, автоматики, сигнализации, и управления в электрических цепях переменного тока.

Технические характеристики
Параметры Значение
Номинальное напряжение, кВ 150
Наибольшее напряжение оборудования, кВ 172
Номинальная сила первичного тока, А 1000-2000
Номинальная сила вторичного тока, А 1 или 5
Число вторичных обмоток:
  • для защиты
    • с номинальной вторичной нагрузкой, В·А
    • класс точности
  • для измерения
    • с номинальной вторичной нагрузкой, В·А
    • класс точности
4
3
50
10Р
1
30
0,2S; 0,2; 0,5S; 0,5
Минимальное нормированное значение удельной длины пути утечки, мм/кВ 15
Номинальная сила тока динамической стойкости, кА 113 - 226
Номинальная сила тока термической стойкости, кА 41,6 - 83,2
Время протекания силы тока термической стойкости, с 3
Коэффициент предельной точности вторичных обмоток для защиты 25; 30
Испытательное напряжение грозового импульса внутренней и внешней изоляции, кВ
  • полный импульс
  • срезанный импульс
650
750
Испытательное напряжение электрической прочности изоляции одноминутное промышленной частоты, кВ 275
Масса, кг
  • трансформатора с маслом
  • масла
1300
285
Габаритные размеры
  • высота
  • ширина
2231
870
Установочные размеры 810х720; 4 отв. D30
Модификации Трансформаторы ТФЗМ 170 II-II У1, ТФЗМ 170 II-II УХЛ1
