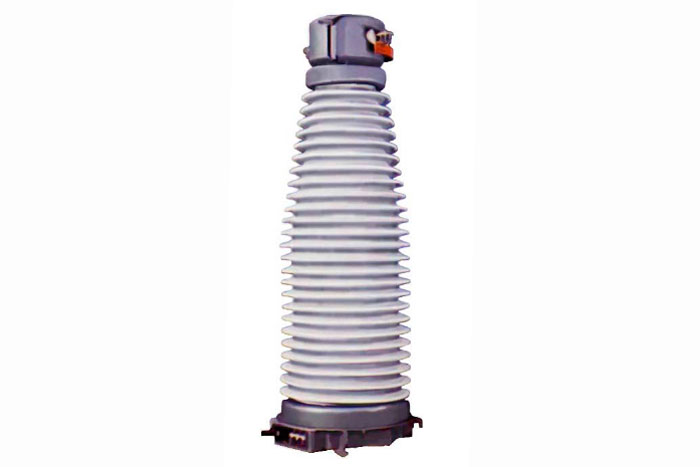

Трансформатор ТФЗМ 245 II-I Т1

Трансформатор ТФЗМ 245 II-I Т1 предназначен для передачи сигнала измерительной информации, приборам измерения, защиты, автоматики, сигнализации, и управления в электрических цепях переменного тока.

Наличие:
Под заказ
+7(499)346-62-92

Трансформатор ТФЗМ 245 II-I Т1 предназначен для передачи сигнала измерительной информации, приборам измерения, защиты, автоматики, сигнализации, и управления в электрических цепях переменного тока.

Диапазоны измерений
Номинальная сила первичного тока, А Номинальная сила тока динамической стойкости, кА Номинальная сила тока термической стойкости, кА
300 - 600 27 - 54 10 - 20
400 - 800 24 - 48 9 - 18
600 - 1200 54 - 108 20 - 40
750 - 1500 45 - 90 17 - 34
1000 - 2000 50 - 100 19, 6 - 39,2
Технические характеристики
Параметры Значение
Номинальное напряжение, кВ 220
Наибольшее напряжение оборудования, кВ 252
Номинальная сила вторичного тока, А 1 или 5
Число вторичных обмоток:
  • для защиты
    • с номинальной вторичной нагрузкой, В·А
    • класс точности
  • для измерения
    • с номинальной вторичной нагрузкой, В·А
    • класс точности
4
3
50; 50; 30
10Р
1
30; 15
0,5; 0,2
Минимальное нормированное значение удельной длины пути утечки, мм/кВ 22,5
Коэффициент предельной точности вторичных обмоток для защиты 16; 16; 12
Испытательное напряжение грозового импульса внутренней и внешней изоляции, кВ
  • полный импульс
  • срезанный импульс
950
1095
Испытательное напряжение электрической прочности изоляции одноминутное промышленной частоты, кВ 395
Масса, кг
  • трансформатора с маслом
  • масла
2700
810
Габаритные размеры
  • высота
  • ширина
3420
1158
Установочные размеры 740х740; 4 отв. D18
Модификации Трансформатор ТФЗМ 245 II-I Т1
