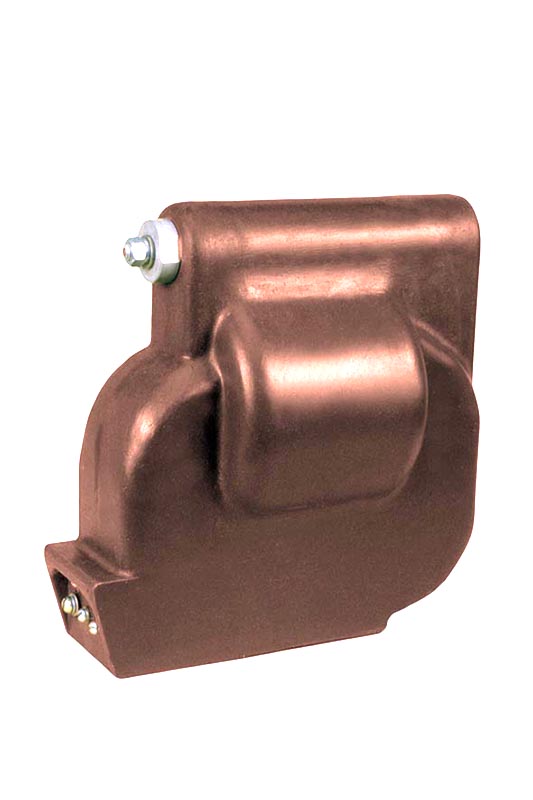

Трансформаторы напряжения ЗНОЛП-6, ЗНОЛП-10

Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Трансформаторы изготавливаются в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150. Рабочее положение - любое.

Технические характеристики
Наименование параметров



Норма для типа



Наличие:
Под заказ
+7(499)346-62-92

Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Трансформаторы изготавливаются в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150. Рабочее положение - любое.

Технические характеристики
Наименование параметров



Норма для типа



ЗНОЛП-6 ЗНОЛП-10
Класс напряжения, кВ
6
10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное напряжение первичной обмотки, В 6000/3
6300/3
6600/3
6900/3
10000/3
10500/3
11000/3
Номинальное напряжение основной вторичной обмотки, В 100/З или 110/3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3 или 100 ил 110/3 или 110
Номинальная мощность основной вторичной обмотки, В·А:
В классе точности:
0,2
0,5
1
3
30
50
75
200
50
75
150
300
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А 200



300



Предельная мощность вне класса точности, В•А 400 630
Схема и группа соединения обмоток 1/1/1 – 0 – 0
Номинальная частота, Гц 50 или 60
Сопротивление резистора в составе предохранительного защитного устройства, Ом 13
Номинальная мощность резистора, Вт



0,25
Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса
грозового импульса срезанного
32
60
70
42
75
90

Примечание: Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.

* высший класс точности указывается в заказе.
