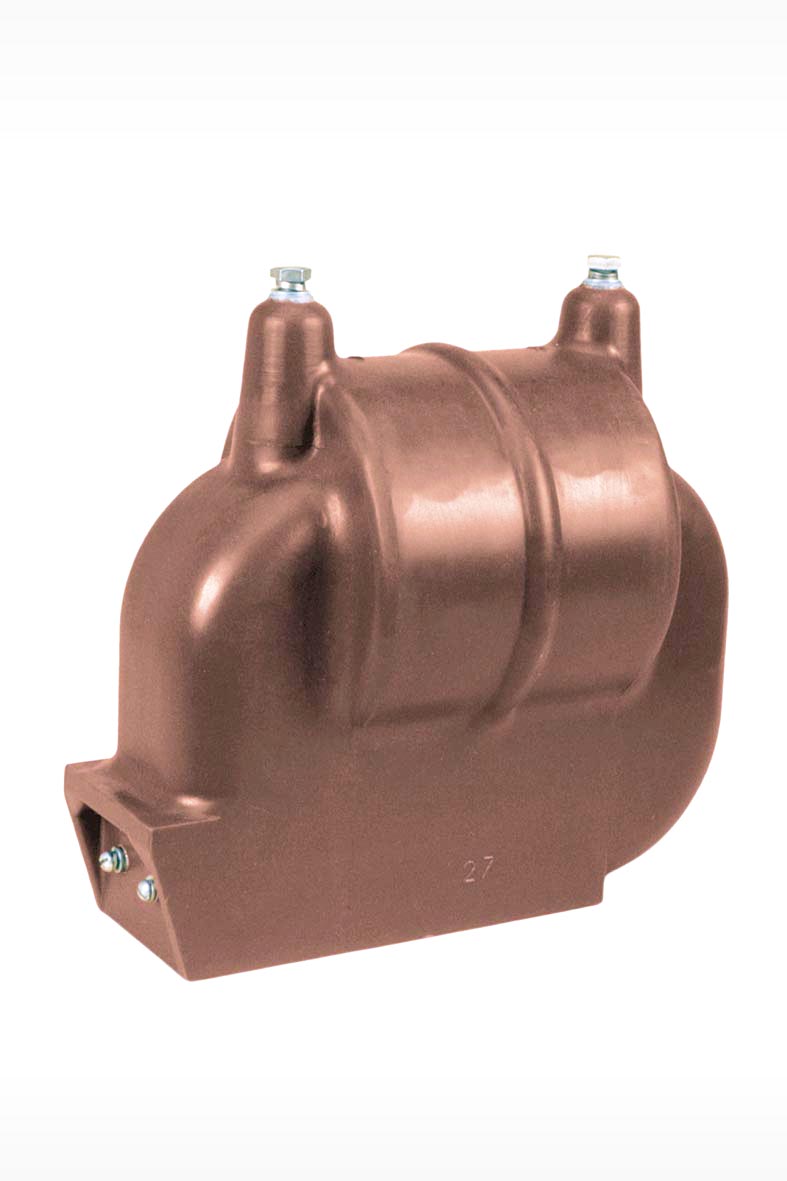

Трансформаторы напряжения 3НОЛ.06

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Наличие:
Под заказ
+7(499)346-62-92

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Допускается использование трансформаторов обоих исполнений при температуре окружающего воздуха в токопроводе до 65°С при нагрузке трансформаторов не превышающей номинальную мощность класса точности 0,5.

Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150, предназначены для эксплуатации при условиях:

  • - высота установки над уровнем моря не более 1000 м;
  • - температура окружающей среды с учетом превышения температуры воздуха в токопроводе или КРУ при нагрузке трансформаторов предельной мощностью:
    • - для исполнения "У3" от минус 45°С до плюс 50°С;
    • - для исполнения "Т3" от минус 10°С до плюс 55°С.
  • - окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • - рабочее положение – любое.
Технические характеристики
Наименование параметра Нормы для типов
ЗНОЛ.06-6 ЗНОЛ.06-10 ЗНОЛ.06-15 ЗНОЛ.06-20 ЗНОЛ.06-24 ЗНОЛ.06-27

Класс напряжения, кВ 3 6 10 15 20 24 27
Наибольшее рабочее напряжение, кВ 3,6 7,2 12 17,5 24 26,5 30
Номинальное напряжение первичной обмотки, В 3000/3 3300/3 6000/3
6300/3
6600/3 6900/3
10000/3
10500/3
11000/3
13800/3
15750/3
18000/3 20000/3 24000/3 27000/3
Номинальное напряжение осн, вторичной обмотки, В 100/3 или 110/3
Номинальное наряжение доп. вторичной обмотки, В 100/3 или 100 или 110/3 или 110
Номинальная мощность, ВА, в классе точности*:
0,2 15 30 50
0,5 30 50 75
1,0 50 75 150
3,0 150 200 300
Номинальная мощность доп. вторичной обмотки в классе точности 3,0, В•А 150 200 300
Предельная мощность вне класса точности, ВА 250 400 630
Схема и группа соединения обмоток 1/1/1-0-0
Номинальная частота, Гц 50 или 60
Испытательное напряжение, кВ:
одноминутное промышленной частоты 24 32 42 55 65 75 80
грозового импульса 40 60 75 95 125 150 170
грозового импульса срезанного 50 70 90 115 150 175 200
Технические характеристики ЗНОЛ.06-10-4 (3 обмотки)
Наименование параметра Значение параметра
Класс напряжения, кВ 10
Наиболее рабочее напряжение, кВ 12
Номинальное напряжение первичной обмотки, В 10000/3
Номинальное напряжение первой вторичной обмотки, В 100/3
Номинальное напряжение второй вторичной обмотки, В 100/3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3 100
Номинальная мощность первой вторичной обмотки в классе точности 0,2, В·А 10
Номинальная мощность второй вторичной обмотки в классе точности 0,2, В·А 30 15
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А 200 50
Предельная мощность вне класса точности, В·А 400 -
Схема и группа соединения обмоток 1/1/1/1-0
Габаритные размеры
Тип трансформатора Размеры, мм Масса, кг
H1 Н2 Н3 D L L1
ЗНОЛ.06-6 298±5 287(+5/-3) 153±2 160±3 328 (+5/-3) 105±3 26,5±1,5
ЗНОЛ.06-10 298±5 287(+5/-3) 153±2 175±3 328 (+5/-3) 105±3 28,5±1,5
ЗНОЛ.06-15 314±5 303 (+5/-3) 153±2 195±3 328 (+5/-3) 105±3 29,5±1,5
ЗНОЛ.06-20 341±5 330 (+5/-3) 153±2 205±3 328 (+5/-3) 105±3 32,5±1,5
ЗНОЛ.06-24 348±5 337 (+5/-3) 163±2 240±3 338 (+5/-3) 115±3 40,5±1,5

Примечание: Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которая указывается в заказе.

Общий вид трансформатора ЗНОЛ.06-10-4

Технические характеристики трансформатора напряжения ЗНОЛ.06M-20 с габаритными размерами трансформатора ЗНОЛ.06-15
Наименование параметра Значение параметра
Класс напряжения, кВ 20
Наибольшее рабочее напряжение, кВ 24
Номинальное напряжение первичной обмотки, В 20000/3
Номинальное напряжение основной вторичной обмотки, В 100/3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3 или 100
Номинальная мощность основной вторичной обмотки, В·А:
в классе точности*:

0,2
0,5
1
3

10
30
75
150
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А 200
Предельная мощность вне класса точности, В·А 400
Схема и группа соединения обмоток 1/1/1-0-0
Номинальная частота, Гц 50
