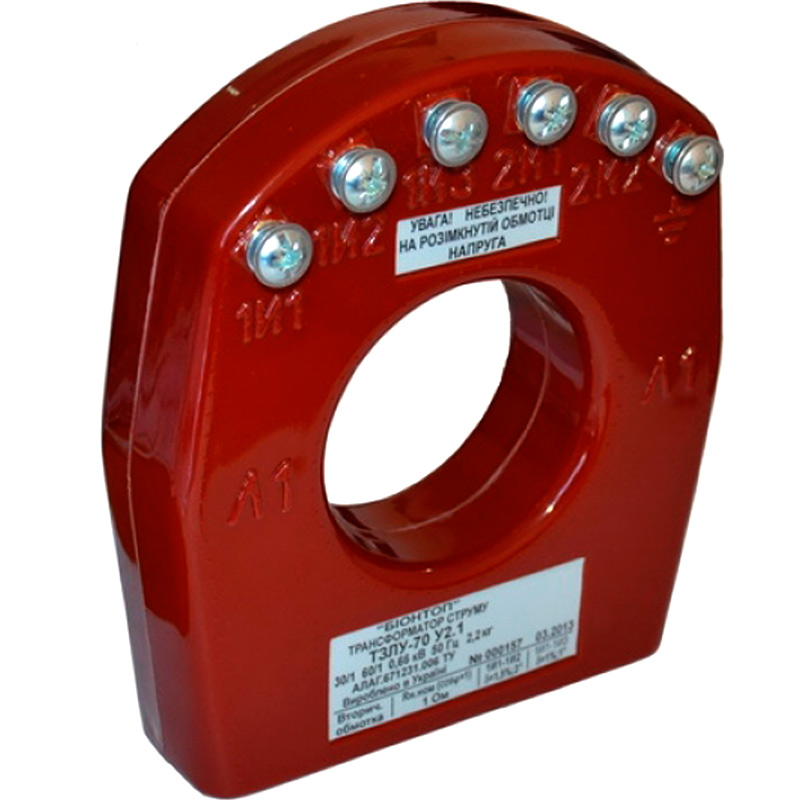

Трансформатор тока ТЗЛУ-70 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель. Типы заменяемых трансформаторов: ТДЗЛ, ТЗЛ-1, ТЗЛМ-1, ТЗЛК-05.1.
Климатическое исполнение |
У2 |
||
Номинальное рабочее напряжение, кВ |
0,66 |
||
Число вторичных обмоток |
W2, W3 |
||
Обозначение выводов основной вторичной обмотки |
1И1-1И2 |
1И1-1И3 |
|
Коэффициент трансформации |
30/1 |
60/1 |
|
Номинальный первичный ток I1ном , А |
30 |
60 |
|
Максимальный первичный ток I1мах , А |
60 |
250 |
|
Номинальная сила тока вторичной обмотки I2ном, А |
1 |
1 |
|
Номинальная нагрузка Rном вторичной обмотки при cosφ = 1, Ом |
1 |
1 |
|
Предел допускаемой погрешности вторичной обмотки при номинальной нагрузке: |
f = 1,5 % |
f = 1 % |
|
Коэффициент трансформации между основной вторичной обмоткой и обмоткой контроля защиты |
5/1 |
10/1 |
|
U2 на W2 (1И1-1И2(1И3)) при Rнагр=1 Ом, cosφ = 1 и токе в W3 (2И1-2И2) равном: - I3 = 40 мА, не менее |
8 мВ |
4 мВ |
|
- I3 = 100 мА, не менее |
20 мВ |
10 мВ |
|
I2 в W2 (1И1-1И2(1И3) при Rнагр = 1 Ом, cosφ = 1 и токе I3 = 100 мА в W3 (2И1-2И2), не менее |
20 мА |
10 мА |
|
Чувствительность: U2 на 1И1-1И2(1И3) при Rнагр= 1 Ом, cosφ = 1 и I1 = 0,25 А, не менее |
8,1 мВ |
4,1 мВ |
|
1 сек ток термической стойкости вторичной обмотки |
150 А |
||
Испытательное одноминутное напряжение изоляции, кВ |
3 |
||
Габаритные размеры (Внутренний диаметр/Высота) х Ширина х Толщина |
(70/170) х 150 х 50 мм; |
||
Установочные размеры, мм |
В основании – два отверстия М10 на расстоянии 100 мм |
||
Корпус литой |
2,2 кг; |
||
Стабильность характеристик, не менее |
50 лет |
||
Гарантийный срок эксплуатации |
5 лет |
||
Гарантийный срок хранения |
3 года |
