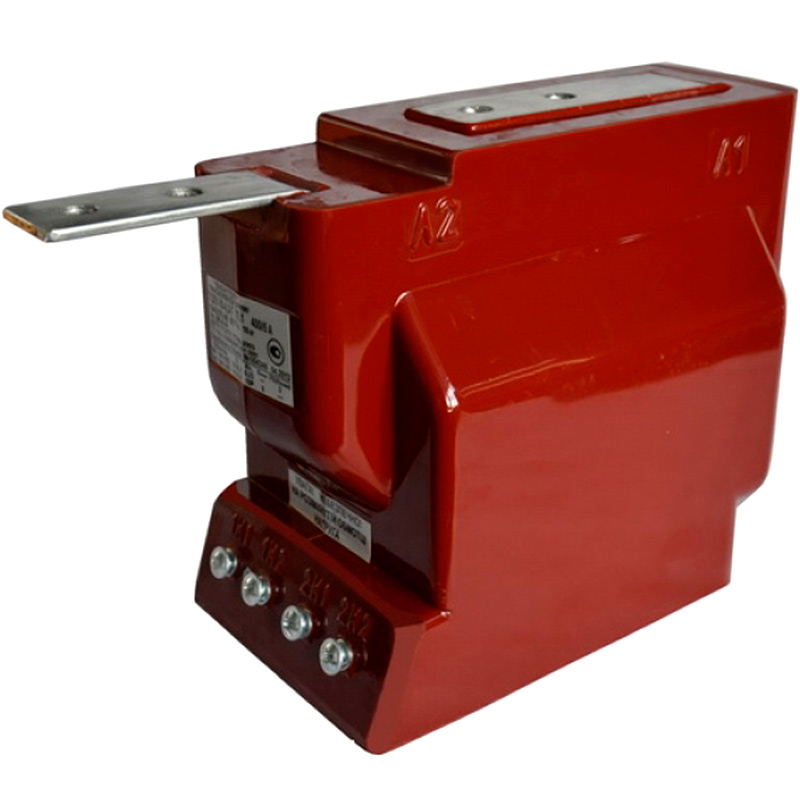

Трансформатор тока ТОЛУ-10-4 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 10 кВ частотой 50 Гц.
|
Номинальное напряжение |
10 кВ |
|
|
Наибольшее рабочее напряжение |
12 кВ |
|
|
Номинальный первичный ток |
Для непереключаемых трансформаторов |
10, 15, 20, 25, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800,1000 А |
|
Для переключаемых трансформаторов |
10/20, 15/30, 20/40, 25/50, 40/80, 50/100, 75/150, 100/200, 150/300, 200/400, 250/500, 300/600, 400/800, 500/1000 А |
|
|
Номинальный вторичный ток |
5 А |
|
|
Номинальная частота |
50 Гц |
|
|
Класс точности вторичной обмотки: |
0,2; 0,2S; 0,5; 0,5S |
|
|
Номинальная вторичная нагрузка при соs φ = 0,8, В·А обмотки: |
5; 10; 15; 20; 30 |
|
|
Номинальный коэффициент безопасности приборов обмотки для измерений трансформаторов на номинальный первичный ток: |
3; (2,5-10) |
|
|
Число вторичных обмоток |
2; 3 |
|
|
Одноминутное испытательное напряжение промышленной частоты: |
42 кВ |
|
