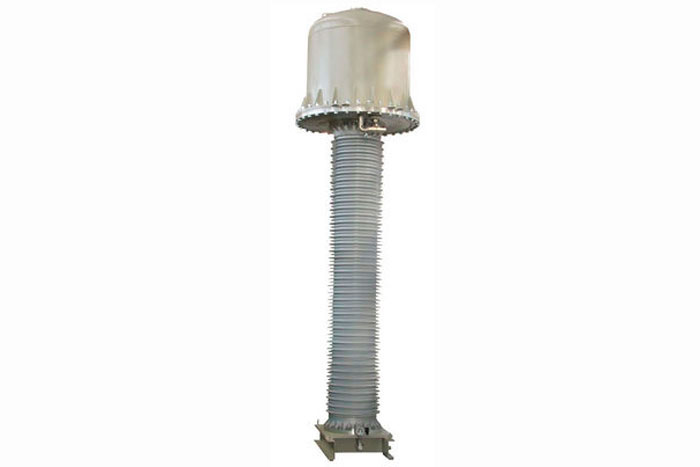

Трансформатор ТОГ 765-II-II У1 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока, частоты 50 Гц.
Производитель:
Наличие:
Под заказ
+7(499)346-62-92
Трансформатор ТОГ 765-II-II У1 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока, частоты 50 Гц.
| Параметры | Значение |
| Номинальное напряжение, кВ | 750 |
| Наибольшее рабочее напряжение, кВ | 787 |
| Номинальная сила первичного тока, А | 1000-2000 |
| Номинальная сила вторичного тока, А | 1 |
Число вторичных обмоток:
|
5 или 6 4 или 5 5Р 40 1 или 2 30 0,2(0,2S) |
| Минимальное нормированное значение удельной длины пути утечки, мм/кВ | 22,5 |
Минимальное расстояние перекрытия внешней изоляции, мм
|
2900 2991 |
| Коэффициент предельной точности вторичных обмоток для защиты, не менее | 20 |
| Коэффициент безопасности приборов | 5 |
| Номинальная кратковременная сила тока термической стойкости, кА | 84 |
| Номинальная сила тока динамической стойкости, кА | 214 |
| Время протекания силы тока термической стойкости, с | 1 |
Номинальное выдерживаемое напряжение, кВ:
|
975 2100 2415 1550 |
| Рабочее избыточное давление, МПа | 0,4 ± 0,01 |
| Сейсмостойкость | 8 |
| Масса, кг | не более 3730 |
| Габаритные размеры | не более 1346х3000х9750 |
| Установочные размеры | 1500х1500; 4 отв. D 50 |
