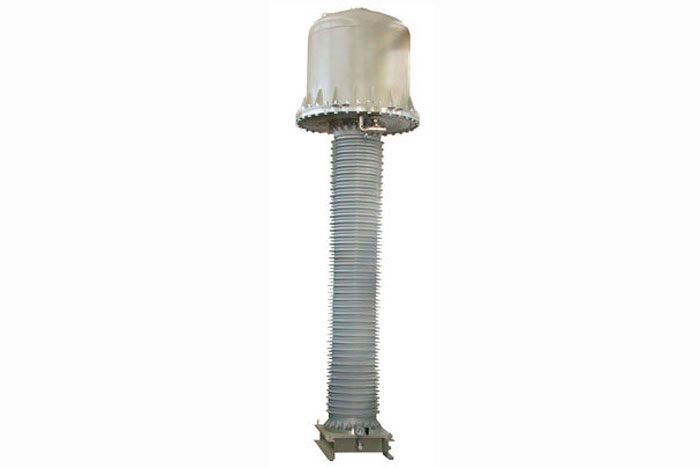

Трансформатор ТОГ 525-II-I У1

Цена: По запросу
Нужна консультация?
  • 7(499) 677-66-22
  • priborpost@yandex.ru

Трансформатор ТОГ 525-II-I У1 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока, частоты 50 Гц.

Технические характеристики
Параметры Значение
Номинальное напряжение, кВ 500
Наибольшее рабочее напряжение, кВ 525
Номинальная сила первичного тока, А 1000-2000; 1500-3000; 2000 - 4000
Номинальная сила вторичного тока, А 1
Число вторичных обмоток:
  • для защиты
    • с номинальной вторичной нагрузкой, В А
    • с классом точности
  • для измерения
    • в классе точности
5 или 6
4 или 5
40
10Р
1 или 2
0,2S-30 В А; 0,5-40 В А
Минимальное нормированное значение удельной длины пути утечки, мм/кВ 22,5
Минимальное расстояние перекрытия внешней изоляции, мм 4231
Коэффициент предельной точности вторичных обмоток для защиты, не менее 20
Коэффициент безопасности приборов 10
Номинальная кратковременная сила тока термической стойкости, кА 31,5 - 63
Номинальная сила тока динамической стойкости, кА 80,5 - 161
Время протекания силы тока термической стойкости, с 2
Номинальное выдерживаемое напряжение, кВ:
  • промышленной частоты
  • грозового импульса - полного
  • коммутационного импульса
680
1550
1230
Номинальное рабочее избыточное давление, МПа 0,4 ± 0,01
Сеймостойкость 8
Масса, кг не более 2240
Габаритные размеры не более 1462х1400х6350
Установочные размеры 1160х1140; 4 отв. D 28+0,5
