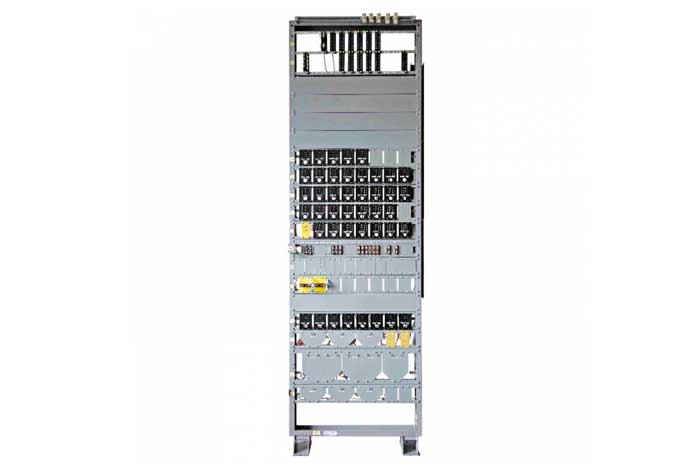

Стативы СРКМ

Стативы релейные СРКМ предназначены для установки реле, других унифицированых устройств и систем железнодорожной автоматики, а также для ввода, присоединения кабелей устройств сигнализации, централизации и блокирования (СЦБ).

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Стативы релейные СРКМ предназначены для установки реле, других унифицированых устройств и систем железнодорожной автоматики, а также для ввода, присоединения кабелей устройств сигнализации, централизации и блокирования (СЦБ).

Технические характеристики
Обозначение стативов Н Н1 Н2 Н3 Масса, кг
СРКМ-2150 2150 2050 370 1345 105
СРКМ-2300 2300 2200 370 1345 110
СРКМ-2500 2500 2400 370 1345 130
СРКМ-2900 2900 2800 385 2080 150

Конструктивное исполнение

Стативы СРКМ изготовляют с электрическим кроссовым монтажем.

Стативы представляют собой рамы сварной конструкции из листовой стали, с защитным противокоррозионным покритием, на которых закреплены:

  • до 17 рядов розеток НМШ, НШ, ДСШ, РЭЛ, панелей клемных для размещения штепсельных приборов СЦБ;
  • до 3 рядов панелей клемных лепестковых и резьбовых для присоединения проводов электромонтажа;
  • детали для размещения нештепсельных приборов СЦБ.

Стативы релейные СРКМ допускают размещение до 2-ох рядов релейных блоков и имеют панели для перехода на соседний статив. Перечень и количество составных частей стативов, место их расположения определяется монтажными схемами проектов конкретных станций.

В зависимости от высоты помещения, в котором они устанавливаются, стативы релейные СРКМ изготовляют в следующих типоразмерах по высоте: 2150; 2300; 2500 и 2900 мм.

Стативы оснащены элементами для установки их на месте эксплуатации, для закрепления вводных и выводных кабелей, крепления деталей кабельростов и защитных щитов.
