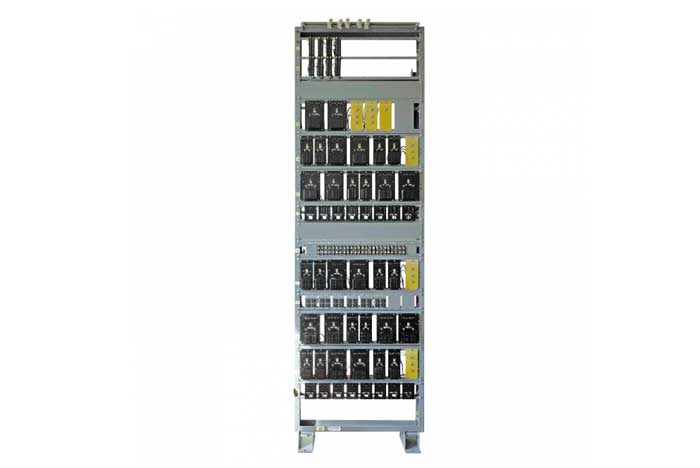

Стативы релейные СР предназначены для установки реле, других унифицированых устройств и систем железнодорожной автоматики, а также для ввода, присоединения кабелей устройств сигнализации, централизации и блокирования (СЦБ).
Стативы релейные СР предназначены для установки реле, других унифицированых устройств и систем железнодорожной автоматики, а также для ввода, присоединения кабелей устройств сигнализации, централизации и блокирования (СЦБ).
| Обозначение стативов | Н | Н1 | Масса, кг |
| СР-2150 | 2150 | 2050 | 80 |
| СР-2500 | 2500 | 2400 | 90 |
Конструктивное исполнение
Стативы СР изготовляют с электрическим кроссовым монтажем и представляют собой рамы сварной конструкции из листовой стали, с защитным противокоррозионным покритием, на которых закреплены:
- розетки для размещения штепсельных приборов СЦБ ;
- панели коммутационные, клемные лепестковые и резьбовые для присоединения проводов электромонтажа;
- детали для размещения нештепсельных приборов СЦБ.
Перечень и количество составных частей стативов, место их расположения определяется монтажными схемами проектов конкретных станций.
В зависимости от высоты помещения, в котором они устанавливаются, стативы релейные СР изготовляют в следующих типоразмерах по высоте: 2150 и 2500 мм.
Стативы оснащены элементами для установки их на месте эксплуатации, для закрепления вводных и выводных кабелей, крепления деталей кабельростов и защитных щитов.
