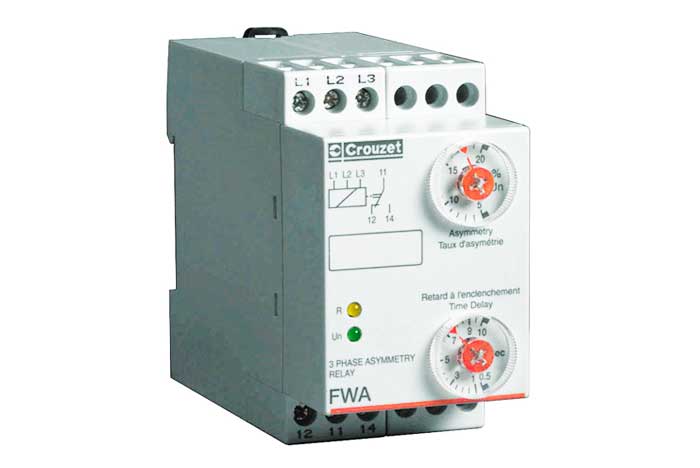

Реле FWA

Реле FWA предназначено для контроля 3-фазного напряжения.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Реле FWA предназначено для контроля 3-фазного напряжения.

Особенности

  • Питание непосредственно с контролируемых фаз,
  • Настройка времени задержки срабатывания от 0,5 до 10с,
  • Плавная регулировка порога определения асимметрии от 5% до 20%,
  • Индикация LED.

Функциональные возможности

  1. Основной функцией реле FWA является контроль:
    • пропадания фазы, также при генерированном обратном напряжении (max до 95% Un),
    • последовательности фаз,
    • асимметрии фаз.
  2. Питание с двух фаз L1 и L2.
    • Зеленый диод LED показывает питание реле,
    • Желтый LED – надлежащая последовательность фаз, асимметрия ниже установленного порога – реле замкнуто.
  3. Реле отключается по истечении времени задержки Т1 при:
    • смене последовательности фаз,
    • пропадании фазы L3,
    • асимметрии выше устаноленного порога – изменении величины напряжения в двух фазах в сравнении с третьей,
  4. Реле отключается мгновенно при пропадании фазы L1 либо L2.
Технические характеристики
Параметр Значение
Напряжение питания 230 VAC, 400 VAC
Допуск 0,8 - 1,2 х Un
Частота 50 и 60 Гц
Потребляемая мощность 4 ВА
Задержка времени Т1 - 0,5 - 10 с
Т2 - 300 мс
Т3 - 1s max
Диапазон асимметрии 5 - 20% Un
Точность шкалы настройки ± 20%
Релейный выход 1 переключающй контакт
Максимальный ток
Рабочая температура -20° до +60°С
Масса 360 г
