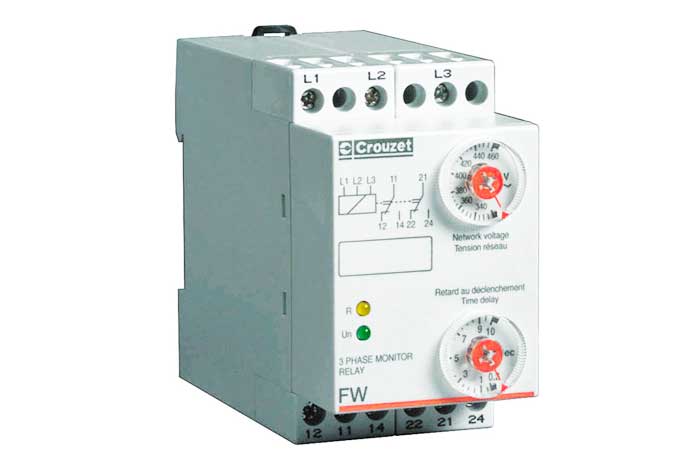

Реле FW

Реле FW предназначено для контроля 3-фазного напряжения.

Особенности

  • Питание непосредственно с контролируемых фаз,
  • Плавная регулировка порога срабатывания,
  • Регулировка времени реакции,
  • Индикация LED.

Функциональные возможности

Реле FW обеспечивает:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Реле FW предназначено для контроля 3-фазного напряжения.

Особенности

  • Питание непосредственно с контролируемых фаз,
  • Плавная регулировка порога срабатывания,
  • Регулировка времени реакции,
  • Индикация LED.

Функциональные возможности

Реле FW обеспечивает:

  1. Определение:
    • исчезновения фазы, также при индуктированном напряжении в этой фазе (до 70% Unmax),
    • последовательности фаз,
    • симметричного падения напряжения более 15%.
  2. Отключение выходного реле происходит в случае:
    • смены последовательности фаз,
    • пропадания одной, двух, либо всех фаз,
    • симметричного падения напряжения ниже 85% от установленной величины.
Технические характеристики
Параметр Значение
Напряжение питания В зависимости от контрол. напр. клеммы L1-L2
Допуск 0,7 - 1,2xUn
Частота 50/60 Гц
Потребляемая мощность 6ВА
Задержка по включению 500мс
Задержка времени 0,2-10 с
Точность шкалы настройки ±10%
Релейный выход 2 переключающих контакта
Максимальный ток 8 А
Рабочая температура от -20°  до +60°С
Ресур механичный 2х105 включений
Ресур электрический 105 включений (2000ВА сопр.)
Масса 350 г
