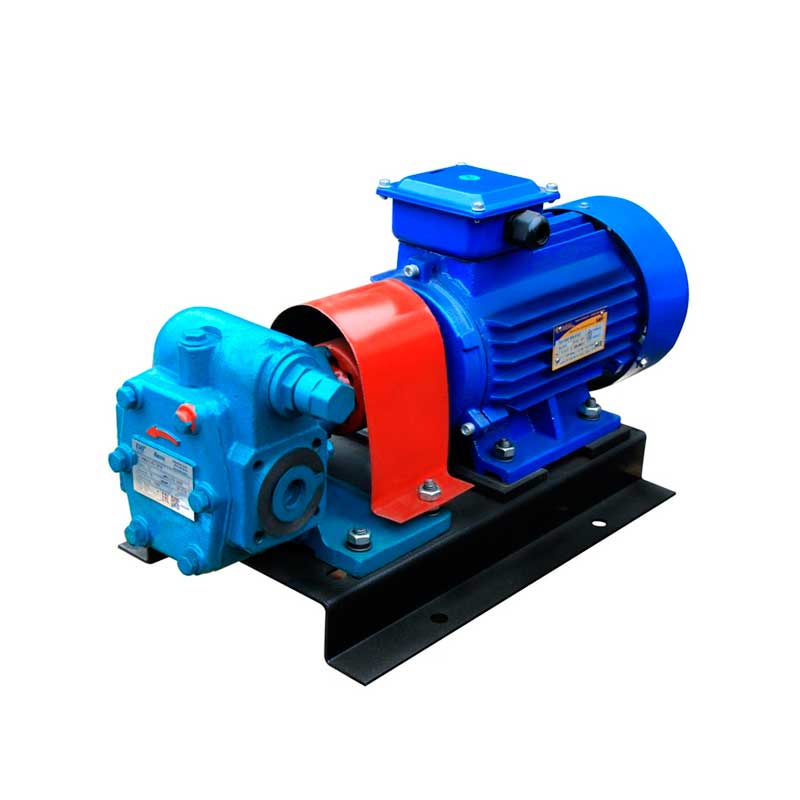

Насосы Ш40

Категория:
Цена: По запросу
Нужна консультация?
  • 7(499) 677-66-22
  • priborpost@yandex.ru

Насосы Ш40 предназначены для перекачивания нефтепродуктов без механических примесей и не вызывающих коррозии рабочих органов насоса: масла, мазута, нефти и дизельного топлива температурой до 70° С и вязкостью до 2200 сСт (0,018•10-4 до 22,00•10-4 м /с), а также легкозастывающих жидкостей типа парафина и других, обладающих смазывающей способностью.

Конструктивное исполнение

Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок.

Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью насоса.

Материал основных деталей:

  • насосов с индексом Б - гидравлическая часть (кроме роторов) - из бронзы Бр.ОЗЦ7С5Н1; ведущий и ведомый роторы - из стали 18ХГТ; допускается изготовление задней крышки из пластмассы, армированной стальным листом;
  • насосов без индекса - гидравлическая часть - из чугуна СЧ20; ведущий и ведомый роторы - и стали 18ХГТ.
Технические характеристики
Модель Подача, м Напор, м Частота вращения, об/мин Мощность, кВт Тип и температура перекачиваемой жидкости
Ш40-4-19,5/4б-5 19,5 4 1450 5,5 Масло, нефть, мазут - до 70° С
ДТ - до 40° С
Ш40-4-19,5/4б-10 7,5
Ш40-4-19,5/4б-1 5,5
Ш40-4-19,5/4б-7 5
Ш40-4-19,5/6б 6 7
Ш40-4-19,5/4б-13 4 7,5
Ш40-4-19,5/4б-23 5,5
Габаритные размеры
Модель Размеры, мм
L L1 L2 L3 L4 B B1 B2 H h d d1 D D1 D2 D3 D4
D8
D5 D6 D7 D9 b2
b3
Ш40-4-19,5/4б-5 852 700 500 5 85 195 145 310 456 238 80 91 185 150 120 80 М-16-6Н
М-16-6Н
185 150 80 120 140
140
Ш40-4-19,5/4б-10 902 740
Ш40-4-19,5/4б-1 927 700 340 581
Ш40-4-19,5/4б-7 1020 830 800 2,5 90 290 157 330 600 310
Ш40-4-19,5/6б 1000 324
Ш40-4-19,5/4б-13 910 740 520 - 85 - 310 453 250
Ш40-4-19,5/4б-23 860 700 500 - -
