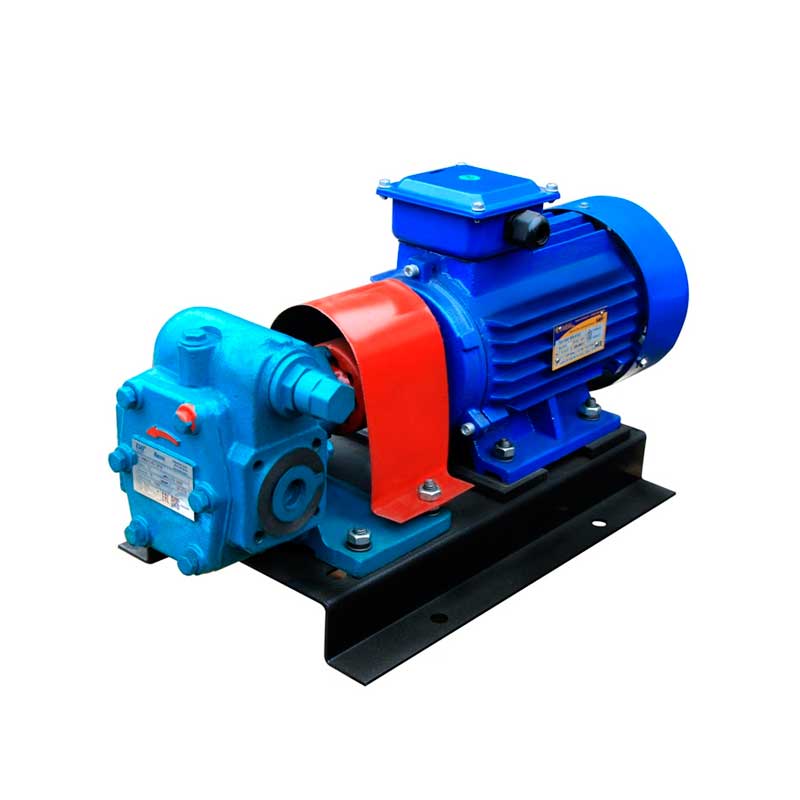

Насосы НМШ 8-25

Категория:
Цена: По запросу
Нужна консультация?
  • 7(499) 677-66-22
  • priborpost@yandex.ru

Насосы НМШ 8-25 предназначены для перекачивания нефтепродуктов без механических примесей и не вызывающих коррозии рабочих органов насоса: масла, мазута, нефти и дизельного топлива температурой до 70° С и вязкостью до 2200 сСт (0,018•10-4 до 22,00•10-4 м /с), а также легкозастывающих жидкостей типа парафина и других, обладающих смазывающей способностью.

Конструктивное исполнение

Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок.

Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью насоса.

Технические характеристики
Модель Подача, м Напор, м Частота вращения, об/мин Мощность, кВт Тип и температура перекачиваемой жидкости
НМШ 8-25-6,3/2,5-15 6,3 2,5 1450 3 Масло, нефть, мазут - до 70° С
ДТ - до 40° С
НМШ 8-25-6,3/10-5 10 4
НМШ 8-25-6,3/10-1
НМШ 8-25-6,3/25-5 25 7,5
НМШ 8-25-6,3/25-1
Габаритные размеры
Модель Размеры, мм
L B H L1 l l1 l2 b b1 d d1 D D1 D2 D3 D4
D8
D5 D6 D7 D9 b2
b3
НМШ
8-25-6,3/2,5-15
642 302 312 400 142 155,5 197 215 240 39 59 140 110 90 50 М12-6Н
М16-6Н
135 100 32 78 110
105
НМШ
8-25-6,3/10-5
675 320 330 420 132 215 240 265
НМШ
8-25-6,3/25-5
760 415 448 280 290
НМШ
8-25-6,3/10-1
700,5 305 440 430 215 215 265
НМШ
8-25-6,3/25-1
780,5 535 477 280 240 290
