Насос АХ 50-32-200 предназначен для перекачивания химически активных и нейтральных жидкостей с объемной концентрацией твердых включений не более 1,5%, с размером частиц не более 1 мм, плотностью не более 1850 кг/м . Кинематическая вязкость перекачиваемой жидкости до 30•10-6 м /с.
Область применения
Химические насосы широко используются в химической, нефтехимической, лакокрасочной, пищевой промышленности и д.р.
Насос АХ 50-32-200 предназначен для перекачивания химически активных и нейтральных жидкостей с объемной концентрацией твердых включений не более 1,5%, с размером частиц не более 1 мм, плотностью не более 1850 кг/м . Кинематическая вязкость перекачиваемой жидкости до 30•10-6 м /с.
Область применения
Химические насосы широко используются в химической, нефтехимической, лакокрасочной, пищевой промышленности и д.р.
| Типоразмер насоса | Подача, | Напор, м | Частота вращения, С-1(об/мин) | Допускаемый кавитационный запас, м, не более | Мощность потребляемая насосом, кВт | |
| м /ч | л/с | |||||
| АХ50-32-200 | 12,5 | 3,47 | 50 | 48 (2900) | 3,5 | 5,3 |
| АХ50-32-200а | 11,5 | 3,19 | 40 | 4 | ||
| АХ50-32-200б | 10 | 2,78 | 32 | 2,9 | ||
Конструктивное исполнение

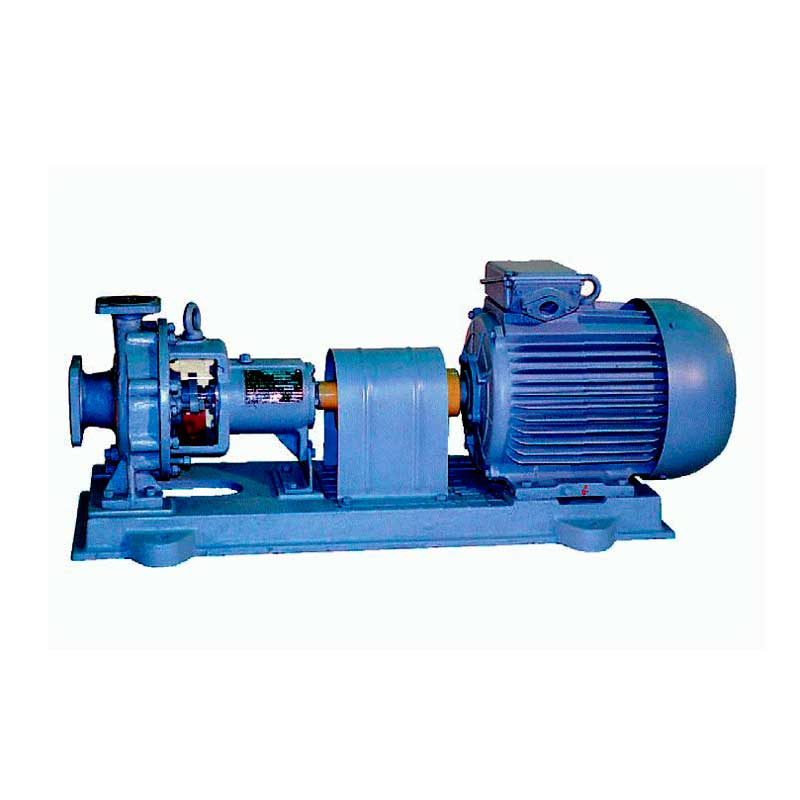

Насос АХ 50-32-200 - это центробежный, горизонтальный, консольный, одноступенчатый насос, с опорой на корпусе, с подводом перекачиваемой жидкости к рабочему колесу - горизонтально по оси насоса, и отводом - тангенциально вверх. Привод насоса осуществляется через упругую муфту. Уплотнение вала насоса - двойное торцовое или сальниковое.
В качестве материала для изготовления проточных деталей насосов используются:
- хромоникелевая сталь 12Х18Н9ТЛ - "К" (температура перекачиваемой жидкости от -40 до +120°С);
- хромоникельмолибденовая сталь 12Х18Н12МЗТЛ - "Е" (температура перекачиваемой жидкости от -40 до +120°С);
- хромоникельмолибденомеднистая сталь 07ХН25МДТЛ - "И" (температура перекачиваемой жидкости от -40 до +120°С);
- углеродистая сталь 25Л - "А" (температура перекачиваемой жидкости от -40 до +90°С).
| Типоразмер агрегата | Типоразмер двигателя | Размер, мм | Масса агрегата, кг | ||||||||||||||||
| В | b1 | C | C2 | H | h | h1 | h2 | L | l | l1 | l2 | l3 | l4 | l5 | n | d5 | |||
| АХ50-32-200 | 5А160М2 | 460 (440) [415] | 196 | 380 [370] | 750 [720] | 455 | 230 [290] | 180 | 40 (8) [16] | 1230 1170* | 385* 404 | 80 | 54 (55) [82] | 150 (125) [150] | 1065 (1050) [1030] 1025* | 80 | 4 | 24 | 295 (255) 270* |
| АИМР160М2 | 210 | 565 | 1300 1200* | 320 (280) 300* | |||||||||||||||
| 5А160S2 | 196 | 472 | 1355 1140* | 275 (235) [250] 260* | |||||||||||||||
| АИМР160S2 | 170 | 565 | 1260 1160* | 295 (255) [270] 285* | |||||||||||||||
| АИРМ132М2 | 425 (400) | 115 | 345 | 600 | 423 | 1155 970* | 54 (58) | 150 (128) | 997 (940) 897* | 215 (180) 205* | |||||||||
| ВА132М2 | 132 | 493 | 1155 970* | 235 (200) 225* | |||||||||||||||
| АИРМ112М2 | - | 408 | 1010 970* | 39 (44) | 150 (114) | 997 (885) 885* | 195 (155) 185* | ||||||||||||
| АИМ112М2 | 170 | 533 | 1070 970* | 230 (190) 220* | |||||||||||||||
Примечания:
- Ось отверстия слева от оси напорного патрубка.
- Размеры и массы, заключенные в скобки, указаны для агрегатов с плитой из профиля, в квадратных скобках - на раме.
- * - для агрегатов без монтажного проставка.
