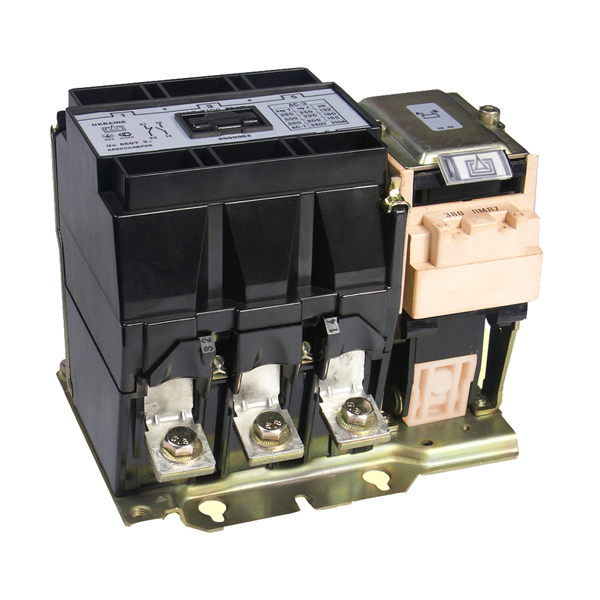

Контакторы ПМЛ-7100...ПМЛ-7104

Модели контакторов обладают конструкцией нереверсивного типа без оболочки, тепловых реле, с дополнительной возможностью увеличения численности используемых контактов. При подключении приставок моделей ВКЛ количество контактов можно легко увеличить.

Работа контактора серии ПМЛ-7100 обеспечивается переменным током цепи управления, устройство обладает уровнем защиты IP00.

Назначение контакторов ПМЛ-7100, ПМЛ-7101, ПМЛ-7102, ПМЛ-7103, ПМЛ-7104

Контакторы предусматривают использование номинального тока главной цепи в пределах 250 А.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Модели контакторов обладают конструкцией нереверсивного типа без оболочки, тепловых реле, с дополнительной возможностью увеличения численности используемых контактов. При подключении приставок моделей ВКЛ количество контактов можно легко увеличить.

Работа контактора серии ПМЛ-7100 обеспечивается переменным током цепи управления, устройство обладает уровнем защиты IP00.

Назначение контакторов ПМЛ-7100, ПМЛ-7101, ПМЛ-7102, ПМЛ-7103, ПМЛ-7104

Контакторы предусматривают использование номинального тока главной цепи в пределах 250 А.

Устройства предназначаются для комплектации схем управления электроприводами, реверсирования, остановки электродвигателей, с оснащением короткозамкнутым ротором, других механизмов.

Где применяется

Использование контакторов вместе с реле модели РТЛ способно обеспечивать защиту силовых установок от возникающих перегрузок, токов, которые появляются при обрыве одной фазы.  Применение устройств рекомендуется в стационарных установках или с дистанционным управлением, для реверсирования, остановки токоприемника электроустановок с параметрами:

  • Переменного тока частоты 50 Гц;
  • Напряжения до 660 В.

Особенности (преимущества, недостатки)

Повысить дополнительное количество вспомогательных контактов можно при добавлении приставок, способных обеспечивать задержку замыканий, размыкания контактов вспомогательных цепей. Производитель выпускает следующие модификации контакторов на номинальный ток 250 А:

ПМЛ-7101

2 размыкающие и 2 замыкающие вспомогательные контакты

ПМЛ-7104

1 размыкающий контакт, 5 замыкающих

ПМЛ-7103

1 размыкающий, 3 замыкающих контакта

ПМЛ-7102

3 размыкающих, 3 замыкающих вспомогательных контакта

Комплект поставки

Контакторы на номинальный ток 250 А модели ПМЛ-7100/ПМЛ-7104/ПМЛ-7103/ПМЛ-7102/ПМЛ-7101

1

Эксплуатационная документация (паспорт, техническое описание и инструкция по эксплуатации)

1

Упаковка



Технические характеристики
Параметры Значения

Номинальный ток главной цепи

250 А

Номинальный уровень напряжения по изоляции

660 В

Номинальное напряжение втягивающей катушки

24, 48, 40, 127, 110, 220, 230, 240, 380, 415, 400, 500, 660 В

Частота

50 Гц

Номинальный рабочий ток

250, 250, 125 А

Максимальный уровень частот включения без нагрузки, с нагрузкой

2400/600 вкл.час

Варианты винтового крепления

3 винта М6

Износостойкость механическая/коммутационная

Б 10/1,5, В 5/0,75 млн.циклов

Мощность, необходимая для потребления катушки контактора включения/удержания

800/56,0 В.А

Конструкция

Без реле, без установки на DIN-рейку

Мощность двигателя категории АС-3

380 В, 132,0 кВт

Габаритные размеры

162х200х167 мм

Установочные размеры

125х80 мм

Вес

6,6 кг

Уровень защиты

IP00
