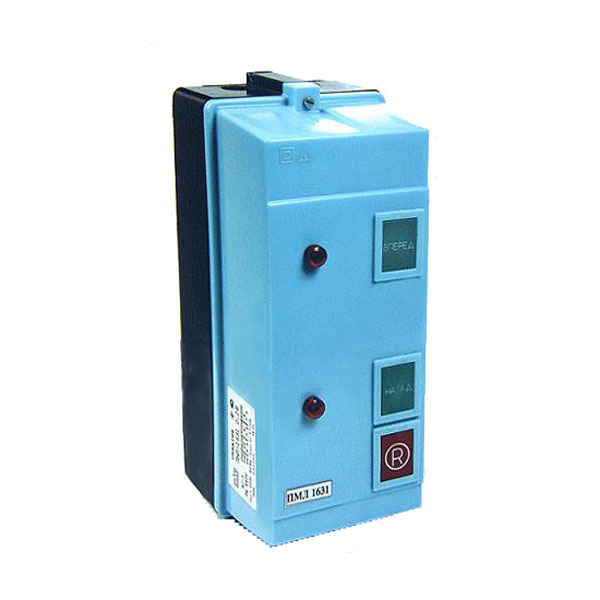

Контактор ПМЛ-1631Д

Устройство ПМЛ-1631Д является электромеханическим контактором реверсивного типа, использующимся для подвода питающего тока к электрическим приводам различного промышленного оборудования. Использование этих электромагнитных пускателей позволит осуществлять пуск, реверсирование током, а также отключения от питающей цепи электрических моторов асинхронного типа с короткозамкнутым ротором.

Конструкция контактора ПМЛ-1631Д

Пускатели этой модели реализованы в корпусном исполнении с защитой рабочих узлов защитной оболочкой, обеспечивающей уровень защищенности IP54.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Устройство ПМЛ-1631Д является электромеханическим контактором реверсивного типа, использующимся для подвода питающего тока к электрическим приводам различного промышленного оборудования. Использование этих электромагнитных пускателей позволит осуществлять пуск, реверсирование током, а также отключения от питающей цепи электрических моторов асинхронного типа с короткозамкнутым ротором.

Конструкция контактора ПМЛ-1631Д

Пускатели этой модели реализованы в корпусном исполнении с защитой рабочих узлов защитной оболочкой, обеспечивающей уровень защищенности IP54.

Предложенное устройство оснащается тепловым реле серии РТЛ-1, которое позволит обеспечивать защиту оборудованию от перенапряжения и токов, возникающих при обрыве фазы.

Для управления контактором на передней панели имеются три кнопки «Пуск-I», «Пуск-II» и «Стоп», а также две сигнальные лампы.

Для работы управляющей цепи втягивающей катушки используется переменный ток с напряжениями 127 В ,220 В или 380 В.

Преимущества устройства

  • Наличие вспомогательных контактов замыкающего/размыкающего типа;
  • Высокие показатели механической/коммутационной устойчивости – б-исполнение 10/1млн.циклов;
  • Компактные монтажные и габаритные размеры – 26,0х5,2 см и 14,3х28,0х12,3 см;
  • Простота установки на вертикальную или горизонтальную плоскость при помощи 2-х винтов м5.

Комплектация поставки

  • Устройство типа ПМЛ-1631Д;
  • Эксплуатационное руководство;
  • Техническая документация.
Технические характеристики

Параметр

Значение

Рабочий ток в основной цепи:

660 V, 16 A, 50 Hz

Значения напряжения на втягивающей катушке:

от 127 V до 380 V, 50 Hz

Механическая и коммутационная износоустойчивость:

исполнение Б 10 и 1,0 млн. циклов

Показатели номинальной мощности втягивающей катушки:

в режиме включения:

68±8 VA

в режиме удержания:

8±1,8 VA

Граничные частоты включений:

в режиме нагрузки:

3600 час-1

в режиме отсутствия нагрузки:

1200 час-1

Масса:

2,85 kg
