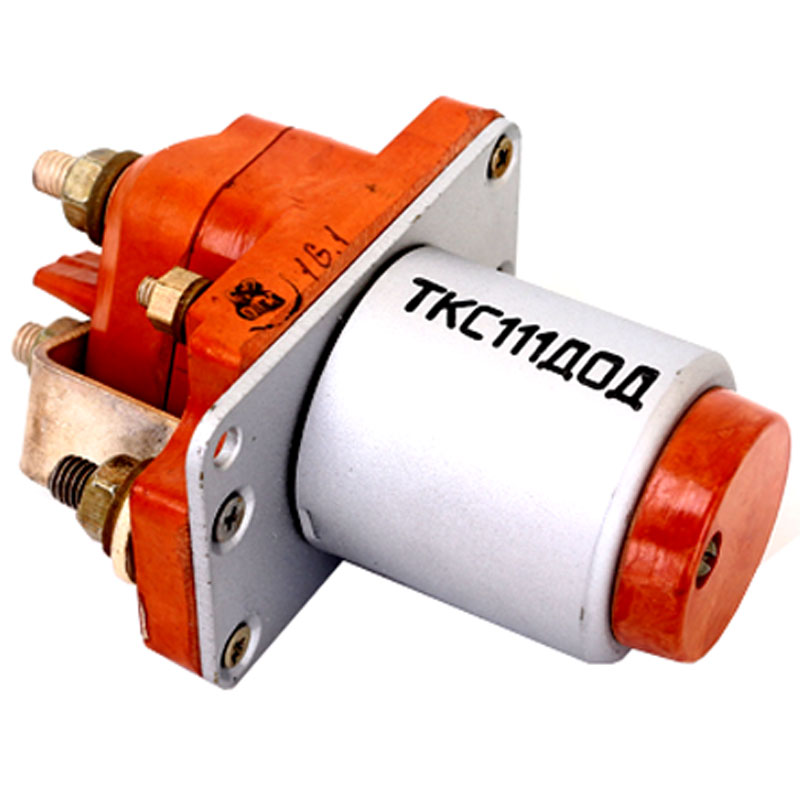

Контактор ТКС-111-ДОД

Контактор ТКС-111-ДОД электромагнитный предназначен для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники.

Контакторы ТКС111ДОД эксплуатируются в различных климатических условиях, соответствующих следующим требованиям:

  • Температура окружающего воздуха - от 0° С до +85° С
  • Относительная влажность при +40° С - до 100%.
Производитель:
Вложения:
Паспорт(115.55 КБ)
Наличие:
Под заказ
+7(499)346-62-92

    Контактор ТКС-111-ДОД расшифровывается как:

    • Т - номинальное напряжение в цепи обмотки управления контактора - 27 В.
    • - обозначение аппарата - контактор.
    • - сотни (единица номинальной коммутируемой силы тока).
    • - указывает число единиц данного разряда.
    • - число независимых размыкающих контактов;
    • 1 - число независимых замыкающих контактов.
    • - дополнительная температура +25º С.
    • - от 0º С до +85º С;
    • - продолжительный режим работы.
    Технические характеристики

    Номинальная величина тока

    100 А

    Напряжение в цепи обмотки

    27 В

    Ток, потребляемый электромагнитом

    0,4 А

    Ток в цепи вспомагательного выхода

    0,2-5 А

    Время срабатывания

    15 мс

    Допустимая частота срабатываний

    4

    Коммутационная износостойкость

    10 000 циклов ВО

    Коммутация постоянного тока

    16-30 В

    Коммутация переменного тока

    20-220 В (при 360-1100 Гц)

    Коммутация тока коммутируемой цепи

    2,5-100 А

    Габариты

    100х42,4х70 мм

    Масса

    0,45 кг

    Чертеж контактора ТКС-111-ДОД

    Рис.1 - Габаритные размеры контактора
