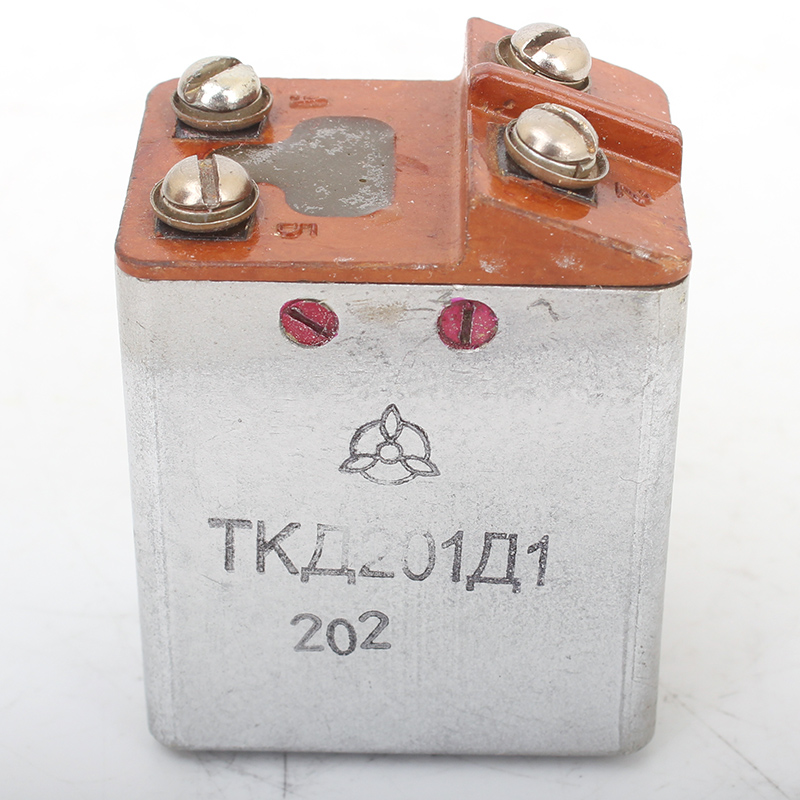

Контактор ТКД201Д1

Контактор ТКД201Д1 предназначен для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Условия эксплуатации

  • Контактор эксплуатируется в различных климатических условиях.
  • Температура окружающего воздуха - от 0°С до +80°С.
  • Относительная влажность при +40°С - до 100%.
Технические характеристики
Параметр Значение
Номинальное напряжение питания в цепи главных контактов и в цепи управления 27 В постоянного тока
Ток главных контактов 25 А
Нагрузка в цепи главных контактов индуктивная с электромагнитной постоянной τ
≤0,001 сек
Режим работы длительный
Число коммутаций (включений и отключений) 5 000
Масса 130 г

Конструкция и принцип действия

  • Контактор ТКД-201Д1 состоит из контактной системы, электромагнита и соединяющей их плиты, в которой имеются отверстия для крепления контактора на объекте.
  • При подаче напряжения на выводы катушки электромагнита или снятии напряжения с них происходит движение якоря электромагнита и связанной с ним подвижной части контактной системы, обеспечивающей коммутацию цепей нагрузки. Некоторые контакторы ТКД имеют электромагнит с пусковой обмоткой.
  • При использовании контактора для переключения одной цепи на два направления, на контактор устанавливается соединительная шина.

Варианты исполнения

Варианты исполнения контактора в зависимости от вида приёмки:

  • отдел технического контроля - ТКД201Д1 ОТК;
  • особо стойкие (особо стабильные) - ОСТКД201Д1, ТКД201Д1 ОС;
  • приемка заказчика - ТКД201Д1 ПЗ;
  • военная приемка - ТКД201Д1 ВП.

Условные обозначения

  • Т - номинальное напряжение в цепи обмотки управления контактора - 27 В.
  • К - обозначение аппарата - контактор.
  • Д - значение номинального тока в цепи главных контактов, обозначает разряд десятки.
  • 2 - указывает число единиц данного разряда.
  • 0 - число независимых размыкающих контактов.
  • 1 - число независимых замыкающих контактов.
  • Д1 - дополнительные конструктивные особенности и модификации.
