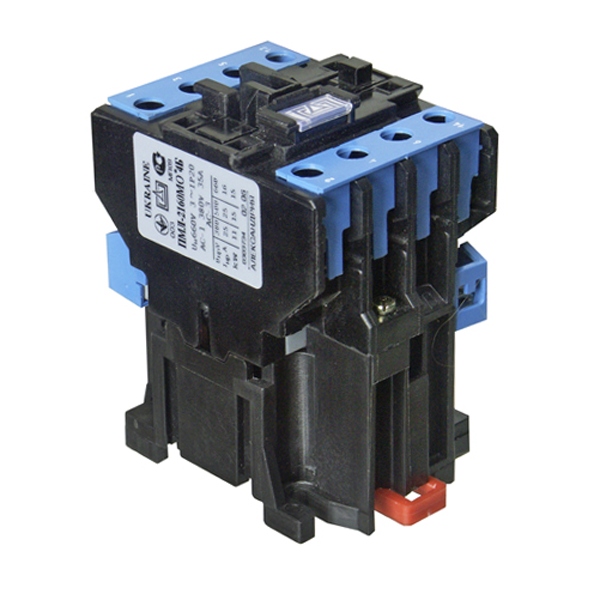

Контактор нереверсивный ПМЛ-2160ДМ

Контактор ПМЛ-2160ДМ представляет собой электромагнитный пускатель, используемый в системах управления электрическими установками. При помощи этого электрического узла можно осуществлять непосредственный пуск и остановку трехфазных двигателей с короткозамкнутыми роторами.

Работа устройства ПМЛ-2160ДМ

Пускатель использует нереверсивную схему работы. Для запуска электропривода осуществляется подача питающего напряжения к статору двигателя. Для остановки привода производится прямое отключение его от питания без введения в цепь дополнительных сопротивлений.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Контактор ПМЛ-2160ДМ представляет собой электромагнитный пускатель, используемый в системах управления электрическими установками. При помощи этого электрического узла можно осуществлять непосредственный пуск и остановку трехфазных двигателей с короткозамкнутыми роторами.

Работа устройства ПМЛ-2160ДМ

Пускатель использует нереверсивную схему работы. Для запуска электропривода осуществляется подача питающего напряжения к статору двигателя. Для остановки привода производится прямое отключение его от питания без введения в цепь дополнительных сопротивлений.

Особенности конструкции

Предложенные устройства реализуются без защитной оболочки в корпусном варианте со степенью защиты IP20. Контактор имеет облегченную конструкцию, которая выполнена из термоустойчивого пластика. Монтаж устройства может выполняться как на стандартную DIN-рейку, так и при помощи 2-х винтов М4. Конструкцией пускателя предусмотрен один дополнительный замыкающий контакт, термическое реле не предусмотрено.

Комплектность

  • Пускатель ПМЛ-2160ДМ;
  • Руководство по эксплуатации;
  • Сертификат.
Технические характеристики
Параметры Значения

Рабочий ток:

25 А

Напряжение в рабочей сети:

~ до 660 В; частота тока 50 Гц, 60 Гц

Механическая отказоустойчивость:

(А)-16млн. (Б)-10млн. (В)-3млн. циклов

Коммутационная отказоустойчивость:

(А)-2млн. (Б)-1млн. (В)-0,3 млн.циклов

Мощности втягивающей катушки, режим

включения:

87±13 ВА

удержания:

7,6±1,4 ВА

Граничные частоты включений контактора

нагрузка:

3600 час-1

нет нагрузки:

1200 час-1

Защита устройства:

IP20

Габаритные/установочные размеры:

85х80,6х56 мм / 50х40 мм

Вес:

0.45 кг
