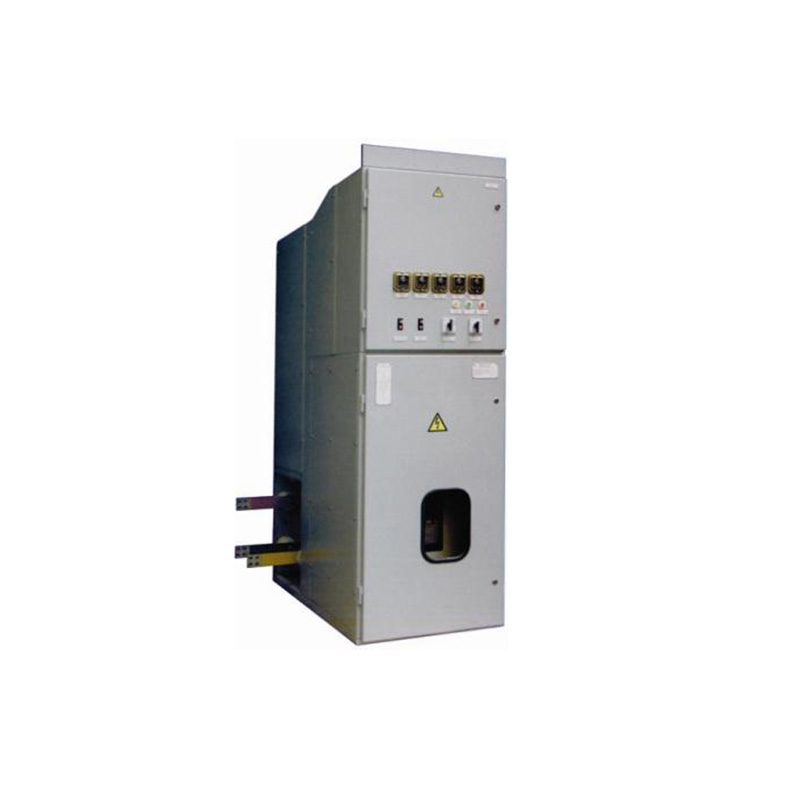

Комплектные распределительные устройства 6 (10) кВ К-304СЭ НЭ, К-305СЭ НЭ

КРУ К-304СЭ НЭ, К-305СЭ НЭ представляют собой набор отдельных шкафов с размещением сборных шин в нижней части шкафов, с коммутационными аппаратами, приборами измерения, устройствами управления и сигнализации, устройствами защиты отсеков шкафов КРУ от разрушения открытой электрической дугой.

Конструкция

КРУ выполняются с выкатным размещением выключателей, трансформаторов напряжения.

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

КРУ К-304СЭ НЭ, К-305СЭ НЭ представляют собой набор отдельных шкафов с размещением сборных шин в нижней части шкафов, с коммутационными аппаратами, приборами измерения, устройствами управления и сигнализации, устройствами защиты отсеков шкафов КРУ от разрушения открытой электрической дугой.

Конструкция

КРУ выполняются с выкатным размещением выключателей, трансформаторов напряжения.

Конструктивно шкаф КРУ состоит из четырех изолированных отсеков: коммутационных аппаратов, сборных шин и релейной аппаратуры и отсеков кабельных присоединений, предназначенных для размещения приборов измерения, аппаратуры автоматики, защиты, управления, сигнализации и других устройств вспомогательных цепей.

Корпус шкафа представляет собой металлическую сборно-сварную окрашенную (клепаную из оцинкованного стали) конструкцию, включающую (в общем случае): аппаратуру, шторки, заземляющие и блокировочные устройства, токоведущие части, неподвижные электрические контакты главной цепи.

Технические характеристики
Наименование параметра Значение параметра
К-304 СЭ-НЭ К-305 СЭ-НЭ
Номинальное напряжение (линейное), кВ 6;10
Номинальный ток главных цепей шкафов, А 630; 1250 2000; 2500; 3150
Номинальный ток сборных шин, А 1600; 2000; 2500; 3150 2000; 2500; 3150
Степень защиты оболочек IP 41
Номинальный ток отключения выключателей, кА до 50
Ток термической стойкости, кА 50
Номинальный ток электродинамической стойкости главных цепей, кА** 128
Условия обслуживания двустороннее
Габаритные размеры, мм 750 1000
1300 1525
1470 (при кабельном вводе снизу в шкаф)
2250 (при кабельном вводе снизу вне шкафа)
2200 2200
