КРУ представляют собой набор отдельных шкафов с размещением сборных шин в верхней части шкафов, с коммутационными аппаратами, приборами измерения, устройствами управления и сигнализации, устройствами защиты отсеков шкафов КРУ от разрушения открытой электрической дугой.
Конструкция КРУ
КРУ выполняются с выкатным размещением выключателей, трансформаторов напряжения.

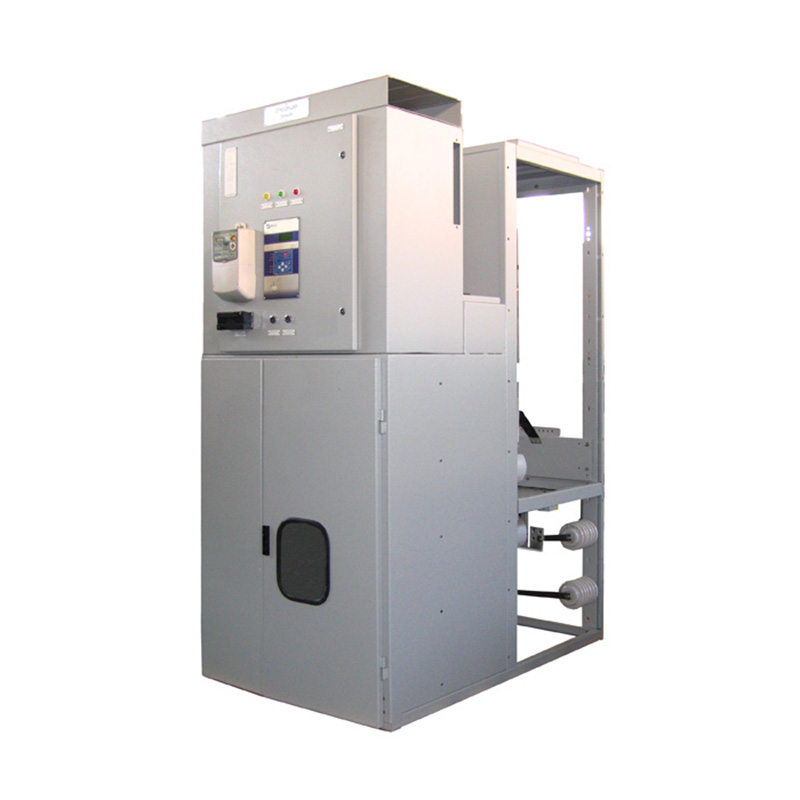

Шкаф с выкатным элементом состоит из корпуса шка фа с релейным шкафом ШР (стационарной части ) и выкатного элемента.
КРУ представляют собой набор отдельных шкафов с размещением сборных шин в верхней части шкафов, с коммутационными аппаратами, приборами измерения, устройствами управления и сигнализации, устройствами защиты отсеков шкафов КРУ от разрушения открытой электрической дугой.
Конструкция КРУ
КРУ выполняются с выкатным размещением выключателей, трансформаторов напряжения.
Шкаф с выкатным элементом состоит из корпуса шка фа с релейным шкафом ШР (стационарной части ) и выкатного элемента.
Корпус шкафа представляет собой металлическую сборно - сварную конструкцию, включающую ( в общем случае ): аппаратуру, шторки, заземляющие и блокировочные устройства, токоведущие части, неподвижные электрические контакты главной цепи.
Корпуса шкафов устанавливаются на закладных основаниях, которые располагаются в полу помещения распределительного устройства.
Релейный шкаф представляет собой металлоконструкцию для размещения приборов измерения, аппаратуры автоматики, защиты, управления, сигнализации и других устройств вспомогательных цепей. Релейный шкаф расположен в верхней части шкафа КРУ.
Выкатной элемент (с выключателем, трансформатором напряжения, предохранителями, разъемными контактами главной цепи) может занимать относительно корпуса шкафа следующие положения:
- - рабочее;
- - контрольное ( разобщенное );
- - ремонтное.
| Наименование параметра | Значение параметра |
| Номинальное напряжение ( линейное ), кВ | 20 |
| Наибольшее рабочее напряжение ( линейное ), кВ | 24 |
| Номинальный ток главных цепей шкафов, А | 1250 |
| Номинальный ток сборных шин, А | 2500 |
| Номинальный ток отключения выключателей, встраиваемых в КРУ, кА | 25; 31,5 |
| Ток термической стойкости ( кратковременный ),* кА | 20; 31,5 |
| Номинальный ток электродинамической стойкости главных цепей , кА | 51; 81 |
| Номинальное напряжение вспомогательных цепей. В: - постоянного тока; - переменного тока. |
220 220; 110 |
| Уровень изоляции по ГОСТ 1516.1 | Нормальная, уровень " б " |
| Вид изоляции | Твердая, воздушная |
| Наличие изоляции токоведущих частей | С неизолированными шинами, с частичной изоляцией . |
| Вид линейных высоковольтных п р исое д инений | Кабельные - нижние. Шинные – верхние. |
| Система сборных шин | Одинарная с верхним расположением сборных шин |
| Типы коммутационных аппаратов, вст р аиваемые в шкафы КРУ | Вакуумные, серии SION ф . SIEMENS |
| Вид управления коммутационными аппаратами | Ручное, дистанционное |
| Наличие дверей в отсеке выкатного элемента | Шкафы с дверью |
| Условия обслуживания | Одностороннее ( двухстороннее ) |
| Род установки | Для внутренней установки в электропомещениях |
| Вид поставки | Отдельными шкафами |
| Степень защиты | IP 30 при закрытых дверях IP 00 при открытых дверях релейного шкафа и при разобщенном положении выкатного элемента |
| Масса шкафа КРУ ( в зависимости от исполнения ), кг . | 950-1150 |
Примечание: * Время протекания тока термической стойкости для главных цепей 3 с, для заземляющих ножей - 1 с.
