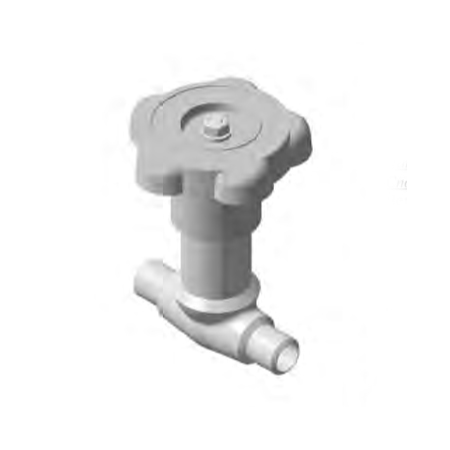

Клапаны СК 21014-010 (СК 21014-015)

Запорные сальниковые клапаны СК 21014-010, СК 21014-015 применяются для обеспечения бесперебойной работы и своевременного технического обслуживания импульсных трубопроводов контрольно измерительных приборов (КИП) на объектах, относящихся к атомной и тепловой энергетике.

Особенности эксплуатации

Запорная арматура этого типа изготовлена в соответствии с техническими условиями ТУ У 29.1-32154305-048-2005, предусматривающими использование изделий в следующих областях:

Производитель:
Наличие:
Под заказ
+7(499)346-62-92

Запорные сальниковые клапаны СК 21014-010, СК 21014-015 применяются для обеспечения бесперебойной работы и своевременного технического обслуживания импульсных трубопроводов контрольно измерительных приборов (КИП) на объектах, относящихся к атомной и тепловой энергетике.

Особенности эксплуатации

Запорная арматура этого типа изготовлена в соответствии с техническими условиями ТУ У 29.1-32154305-048-2005, предусматривающими использование изделий в следующих областях:

  • атомная энергетика;
  • тепловая энергетика;
  • химическая и нефтегазовая промышленность;
  • авиация и космонавтика.

Запорные сальниковые клапаны СК 21014-015, СК 21014-010 предназначены для отсечения и регулировки рабочих сред, имеющих максимальную температуру 250 градусов Цельсия. Способ монтажа арматуры – сварной. Необходимая герметичность соединения обеспечивается потребителем. Допускается к установке только в обслуживаемых помещениях.

Технические характеристики изделий

Параметр

Значение параметра для модификации

клапан СК 21014-010

клапан СК 21014-015

Техническое условие

ТУ У 29.1-32154305-048-2005

Рабочая среда

масло, пар, дистиллят, конденсат, азот, техническая вода

Номинальный диаметр DN

10 мм

15 мм

Расчетное давление P

20 МПа

Температура рабочей среды

до 250°C

Материал корпуса

жаропрочная, стойкая к коррозии 08Х18Н10Т

Класс и группа арматуры по ОТТ-87

2ВIIIа

Способ управления

ручной

Пропуск среды в затворе:

по воде

по воздуху



0,01 см3/мин

15 см3/мин

Параметры стыкуемых труб DxS

14x2

18x2,5

Место установки

вне оболочки

Размеры:

  • D
  • D1
  • H
  • H1
  • L

14 мм
10 мм
112 мм
95 мм
80 мм

18 мм
13 мм
112 мм
95 мм
80 мм

Вес

0,75 кг

Примечание

Комплектация запорных сальниковых клапанов СК осуществляется в соответствии с контрактом поставки.
