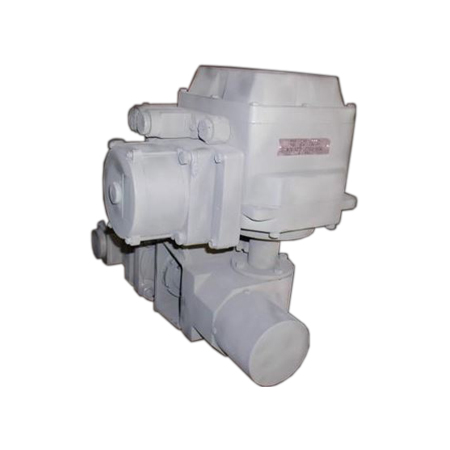

Клапан регулирующий с электрическим исполнительным механизмом УФ68017-050К ТУ 26-07-1319-00 является трубопроводной арматурой, предназначенной для непрерывного аналогового и дискретного регулирования расхода и давления.
Применение
Клапан регулирующий УФ68017-050К применяется для регулирования расхода различных сред по ОТТ-87 в системах и в оборудовании атомных станций.
Условия эксплуатации
Присоединение клапана к трубопроводу осуществляется под приварку, при этом, установочным положением на трубопроводе является вертикальное, приводом вверх.
Клапан регулирующий с электрическим исполнительным механизмом УФ68017-050К ТУ 26-07-1319-00 является трубопроводной арматурой, предназначенной для непрерывного аналогового и дискретного регулирования расхода и давления.
Применение
Клапан регулирующий УФ68017-050К применяется для регулирования расхода различных сред по ОТТ-87 в системах и в оборудовании атомных станций.
Условия эксплуатации
Присоединение клапана к трубопроводу осуществляется под приварку, при этом, установочным положением на трубопроводе является вертикальное, приводом вверх.
| Наименование параметра | Величина параметра для модификаций клапана УФ68017-050К: | |||||||||||
| 01 | 04 | 07 | 13 | 16 | 19 | 22 | 25 | 28 | 30 | 31 | 32 | |
| Техническое условие | ТУ 26-07-1319-00 | |||||||||||
| Рабочая среда | жидкие и газообразные среды по ОТТ-87 | |||||||||||
| Допустимая температура рабочей среды | до 200°C | |||||||||||
| Номинальный диаметр DN | 50 мм | |||||||||||
| Расчетное давление P | 1 МПа | |||||||||||
| Материал корпусных деталей | 08Х18Н10Т | сталь 20 | 08Х18Н10Т | сталь 20 | 08Х18Н10Т | |||||||
| Способ управления | электропривод МЭО 175/25-0,25-00А | |||||||||||
|
Условная пропускная способность, Kvy, м3/час |
2,5 (±0,25) | 4 (±0,4) | 6,3 (±0,63) | 16 (±1,6) | 25 (±2,5) |
40-6+4 |
25 (±2,5) | 6,3 (±0,63) | 4 (±0,4) | 10 (±1) | ||
| Пропускная характеристика | линейная | специальная | линейная | |||||||||
| Класс и группа арматуры по ОТТ-87 | 2BIIв 2BIIIс | 3СIIIc | 2BIIв 2BIIIс | 3СIIIc | 2BIIв 2BIIIс | |||||||
|
Пропуск среды в затворе при Pp, дм3/мин: |
||||||||||||
| по воздуху | 63 | 100 | 158 | 400 | 625 | 1000 | 625 | 158 | 100 | 250 | ||
| по воде | 0,208 | 0,330 | 0,520 | 1,333 | 2,085 | 3,333 | 2,085 | 0,520 | 0,330 | 0,833 | ||
| Стыкуемая труба Дн x S | 57 x 3 | |||||||||||
| Вес | 76 кг | |||||||||||
